ISL6609ACRZ
数据手册.pdf
Intersil
英特矽尔
主动器件
ISL6609ACRZ中文资料参数规格
技术参数
电源电压DC 5.50V max
上升/下降时间 8 ns
输出接口数 2
输出电流 4 A
上升时间 8 ns
输出电流Max 4 A
下降时间 8 ns
下降时间Max 8 ns
上升时间Max 8 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 8
封装 QFN-8
外形尺寸
长度 3 mm
宽度 3 mm
高度 0.95 mm
封装 QFN-8
物理参数
工作温度 0℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ISL6609ACRZ引脚图与封装图

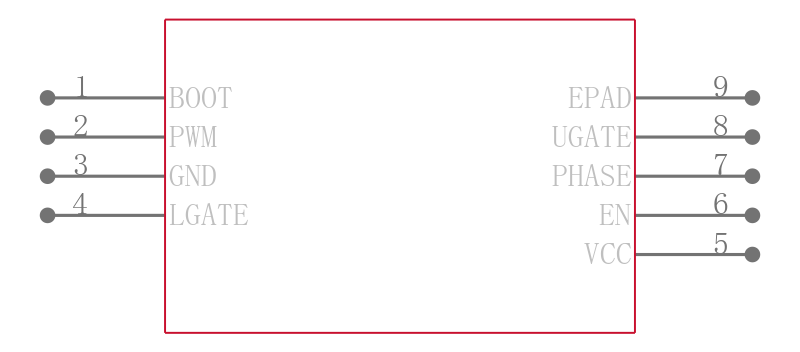

ISL6609ACRZ引脚图

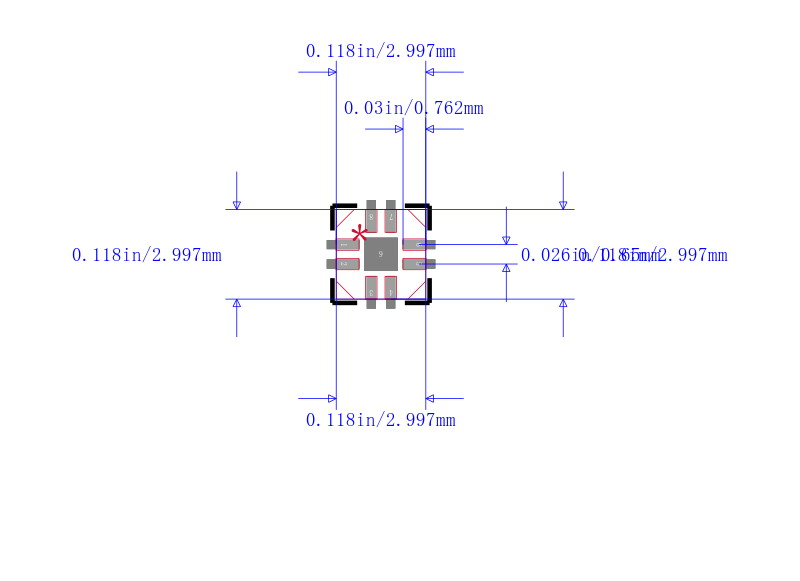

ISL6609ACRZ封装图

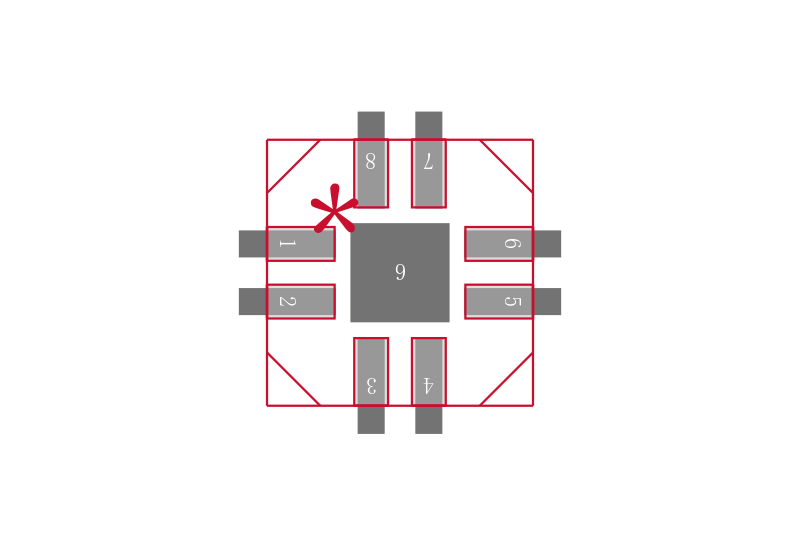

ISL6609ACRZ封装焊盘图
在线购买ISL6609ACRZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ISL6609ACRZ | Intersil 英特矽尔 | 同步整流MOSFET驱动器 Synchronous Rectified MOSFET Driver | 搜索库存 |
替代型号ISL6609ACRZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ISL6609ACRZ 品牌： Intersil 英特矽尔 封装： QFN-EP-8 5.5V 8Pin | 当前型号 | 同步整流MOSFET驱动器 Synchronous Rectified MOSFET Driver | 当前型号 |
| 型号： ISL6609ACRZ-T 品牌： 英特矽尔 封装： QFN 5.5V 8Pin | 完全替代 | 同步整流MOSFET驱动器 Synchronous Rectified MOSFET Driver | ISL6609ACRZ和ISL6609ACRZ-T的区别 |
| 型号： ISL6609ACBZ 品牌： 瑞萨电子 封装： 8-SOIC | 类似代替 | 半桥 MOSFET 拉:4A | ISL6609ACRZ和ISL6609ACBZ的区别 |
| 型号： ISL6609IBZ 品牌： 英特矽尔 封装： SOIC | 功能相似 | 同步整流MOSFET驱动器 Synchronous Rectified MOSFET Driver | ISL6609ACRZ和ISL6609IBZ的区别 |
