ISO7842DWR

TI(德州仪器) 主动器件

数字隔离器 5.7kVRMS Quad 2/2Dig Isolator 100Mbp

通用数字隔离器 5700Vrms 4 通道 100Mbps 100kV/µs CM 16-SOIC（0.295"，7.50mm 宽）

得捷:
DGTL ISO 5700VRMS 4CH GP 16SOIC

立创商城:
ISO7842DWR

德州仪器TI:
Highest isolation rating, quad-channel, 2/2, reinforced digital isolator

贸泽:
数字隔离器 5.7kVRMS Quad 2/2Dig Isolator 100Mbp

艾睿:
Digital Isolator Logic 4-CH 100Mbps Medical 16-Pin SOIC T/R

安富利:
Quad Channel Digital Isolator 16-Pin SOIC T/R

Verical:
Digital Isolator Logic 4-CH 100Mbps Medical 16-Pin SOIC T/R

ISO7842DWR中文资料参数规格

技术参数

上升/下降时间 1.7ns, 1.9ns

通道数 4

耗散功率 200 mW

隔离电压 5700 Vrms

下降时间Max 3.9 ns

上升时间Max 3.9 ns

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 200 mW

电源电压 2.25V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ISO7842DWR引脚图与封装图

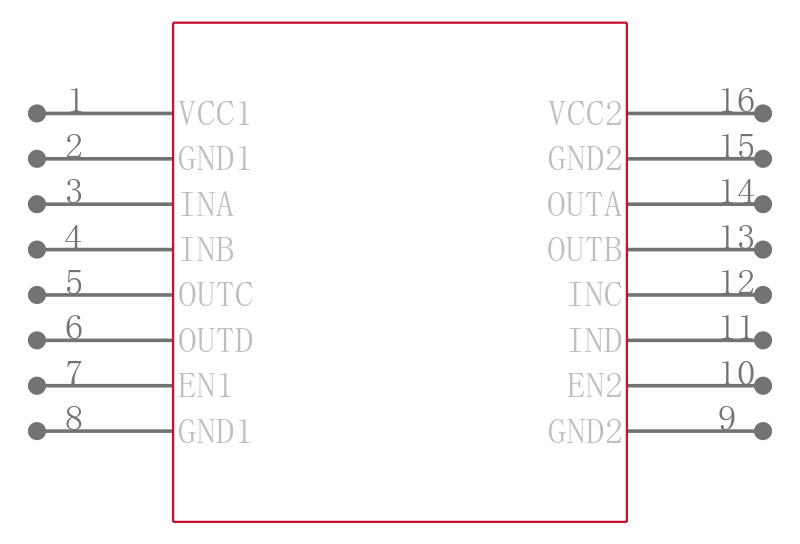

ISO7842DWR引脚图

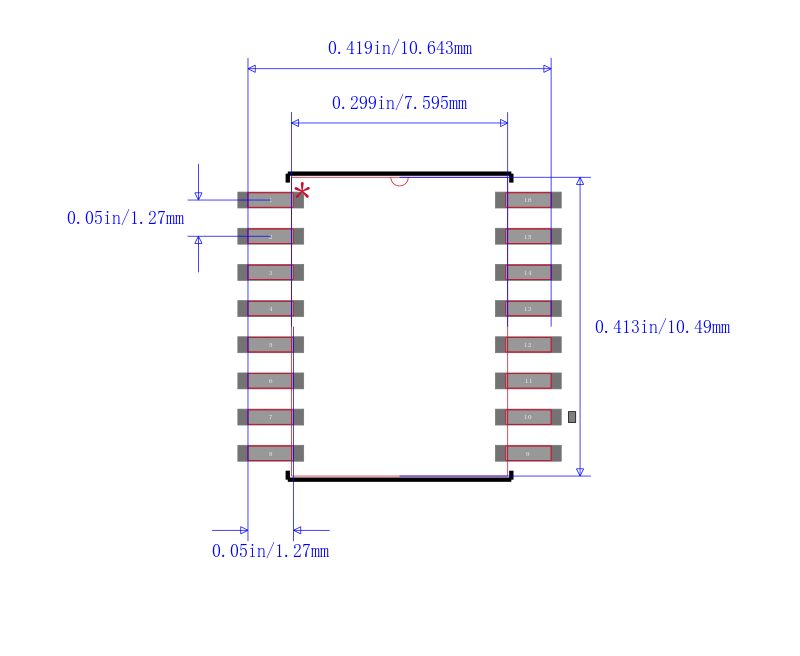

ISO7842DWR封装图

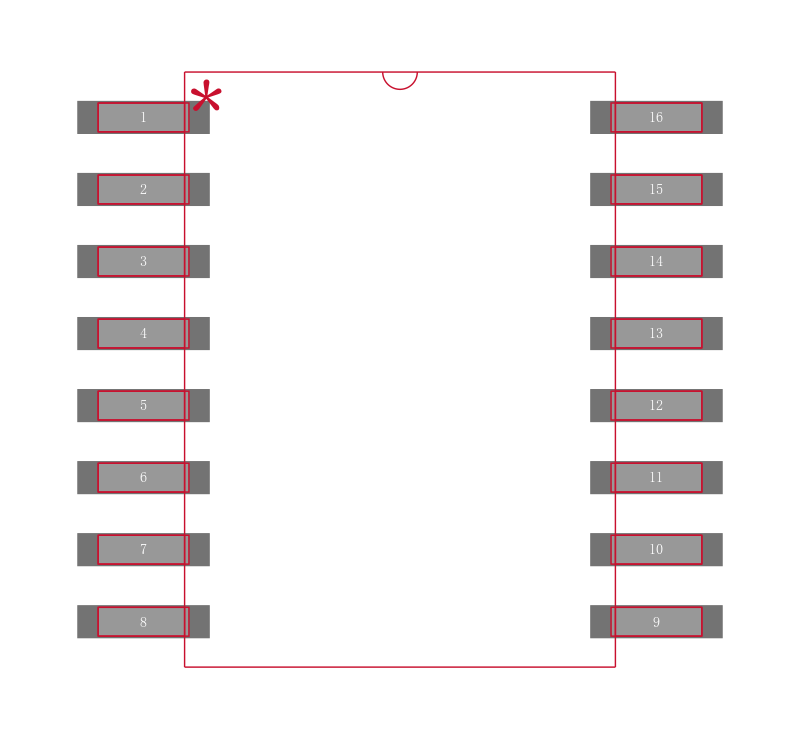

ISO7842DWR封装焊盘图
