INA101HPG4
TI(德州仪器)
电子元器件分类
INA101HPG4中文资料参数规格
技术参数
供电电流 6.7 mA
电路数 1
通道数 1
耗散功率 600 mW
静态电流 6.70 mA
带宽 300 kHz
转换速率 40.0 mV/μs
输入补偿电压 125 µV
输入偏置电流 15 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
3dB带宽 300 kHz
耗散功率Max 600 mW
电源电压Max 30V ~ 50V
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
INA101HPG4引脚图与封装图

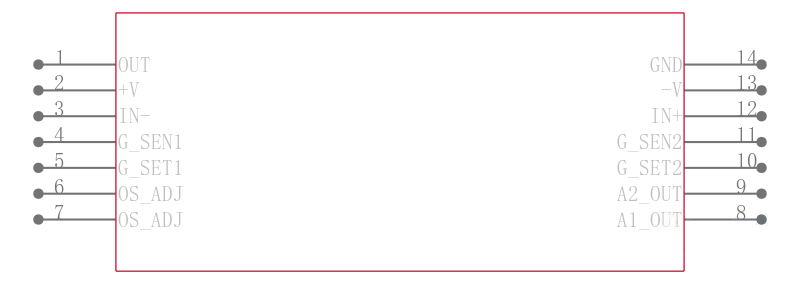

INA101HPG4引脚图
INA101HPG4封装图
INA101HPG4封装焊盘图
在线购买INA101HPG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| INA101HPG4 | TI 德州仪器 | 仪表放大器 Very High Accuracy Instrumentation Amp | 搜索库存 |
替代型号INA101HPG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： INA101HPG4 品牌： TI 德州仪器 封装： SOIC 14Pin 40mV/us 1Channel | 当前型号 | 仪表放大器 Very High Accuracy Instrumentation Amp | 当前型号 |
| 型号： PGA202KPG4 品牌： 德州仪器 封装： | 类似代替 | 仪表放大器 Dig Cntrld Program Gain Instrum Amp | INA101HPG4和PGA202KPG4的区别 |
| 型号： PGA202KP 品牌： 德州仪器 封装： | 功能相似 | TEXAS INSTRUMENTS PGA202KP 仪器放大器, 1个放大器, 2 mV, 20 V/µs, 1 MHz, ± 6V 至 ± 18V, DIP | INA101HPG4和PGA202KP的区别 |
| 型号： INA101HP 品牌： 德州仪器 封装： | 功能相似 | Texas Instruments### 仪器放大器，Texas Instruments仪器放大器是复合差分放大器块，通常包含经典的三个操作放大器配置。 它们提供高输出阻抗、极高的共模抑制，且可通过内部或外部电阻器准确设置差分增益。 差分放大器提供低直流偏移且偏移耦合了高开路增益和低噪音，通常用于高精确测试和测量应用，及电气嘈杂环境。 | INA101HPG4和INA101HP的区别 |
