FB30R06W1E3

FB30R06W1E3

数据手册.pdf
Infineon(英飞凌) 分立器件

EasyPIM模块海沟/ Fieldstopp IGBT3和发射极控制二极管3和NTC EasyPIM module with Trench/Fieldstopp IGBT3 and Emitter Controlled 3 diode and NTC

* Low Switching Losses * Trench IGBT 3 * VCEsat with positive Temperature Coefficient * Low VCEsat * Al2O3 Substrate with Low Thermal Restistance * Compact Design * Solder Contact Technology * Rugged mounting due to integrated mounting clamps


立创商城:
FB30R06W1E3


贸泽:
IGBT Modules IGBT-MODULE


安富利:
Trans IGBT Module N-CH 600V 39A 19-pin EASY1B-1


FB30R06W1E3中文资料参数规格
技术参数

额定功率 115 W

耗散功率 115 W

工作温度Max 150 ℃

工作温度Min 40 ℃

封装参数

安装方式 Screw

引脚数 19

封装 AG-EASY1B-1

外形尺寸

长度 62.8 mm

宽度 33.8 mm

高度 12 mm

封装 AG-EASY1B-1

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Active

制造应用 Drives, Air Conditioning System

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

FB30R06W1E3引脚图与封装图

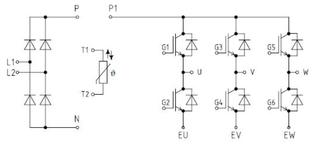

FB30R06W1E3电路图

FB30R06W1E3电路图

在线购买FB30R06W1E3
型号 制造商 描述 购买
FB30R06W1E3 Infineon 英飞凌 EasyPIM模块海沟/ Fieldstopp IGBT3和发射极控制二极管3和NTC EasyPIM module with Trench/Fieldstopp IGBT3 and Emitter Controlled 3 diode and NTC 搜索库存
替代型号FB30R06W1E3
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： FB30R06W1E3

品牌： Infineon 英飞凌

封装： EASY1B

当前型号

EasyPIM模块海沟/ Fieldstopp IGBT3和发射极控制二极管3和NTC EasyPIM module with Trench/Fieldstopp IGBT3 and Emitter Controlled 3 diode and NTC

当前型号

型号： FP30R06W1E3

品牌： 英飞凌

封装： Module

功能相似

INFINEON  FP30R06W1E3  晶体管, IGBT阵列&模块, N沟道, 30 A, 1.55 V, 115 W, 600 V, Module

FB30R06W1E3和FP30R06W1E3的区别

型号： FP30R06W1E3_B11

品牌： 英飞凌

封装： AG-EASY1B-2

功能相似

IGBT 模块，Infineon**Infineon** 系列 IGBT 模块提供低切换损耗，用于高达 60 khz 频率的切换。 IGBT 跨一系列电源模块，如 ECONOPACK 封装，1200V 时带集电极开路发射器电压；PrimePACK IGBT 半桥斩波器模块，其 NTC 高达 1600/1700V。 PrimePACK IGBT 可在工业、商业、建筑和农业车辆中找到。 N 通道 TRENCHSTOP TM 和 Fieldstop IGBT 模块适用于硬切换和软切换应用，例如反相器、UPS 和工业驱动器。 封装类型包括：62mm 模块、EasyPACK、EconoPACKTM2/EconoPACKTM3/EconoPACKTM4 ### IGBT 分立件和模块，Infineon绝缘栅级双极性晶体管或 IGBT 是一种三端子功率半导体设备，以高效和快速切换著称。 IGBT 通过将用于控制输入的隔离栅极 FET 和用作开关的双极性功率晶体管组合在单个设备中，将 MOSFET 的简单栅极驱动特性与双极性晶体管的高电流和低饱和电压能力组合在一起。

FB30R06W1E3和FP30R06W1E3_B11的区别

型号： FP30R06W1E3B11BOMA1

品牌： 英飞凌

封装： AG-EASY1B-2 115000mW

功能相似

Infineon FP30R06W1E3B11BOMA1 N通道 IGBT 模块, 3 相桥接, 37 A, Vce=600 V, 23引脚 EASY1B封装

FB30R06W1E3和FP30R06W1E3B11BOMA1的区别
