FLE-110-01-G-DV-TR
数据手册.pdfSamtec(申泰电子)
连接器
FLE-110-01-G-DV-TR中文资料参数规格
技术参数
触点数 20
极性 Female
触点电镀 Gold
额定电流 2A/触头
排数 2
针脚数 20
接触电阻 15.0 mΩ
拔插次数 100
额定电流Max 2.9A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
接触电阻Max 15 mΩ
封装参数
安装方式 Surface Mount
外形尺寸
高度 4.55 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
FLE-110-01-G-DV-TR引脚图与封装图
FLE-110-01-G-DV-TR引脚图

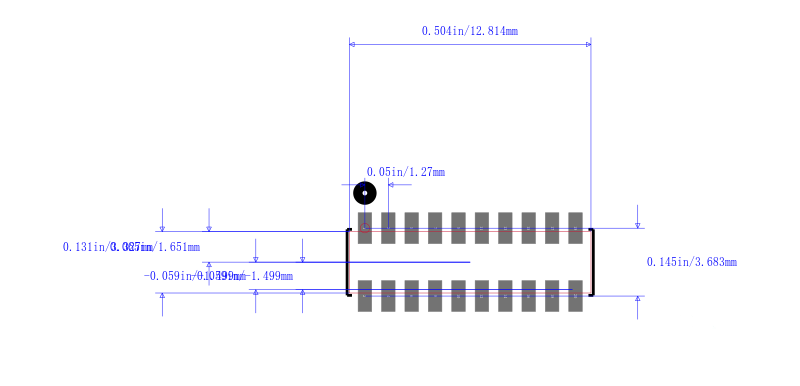

FLE-110-01-G-DV-TR封装图

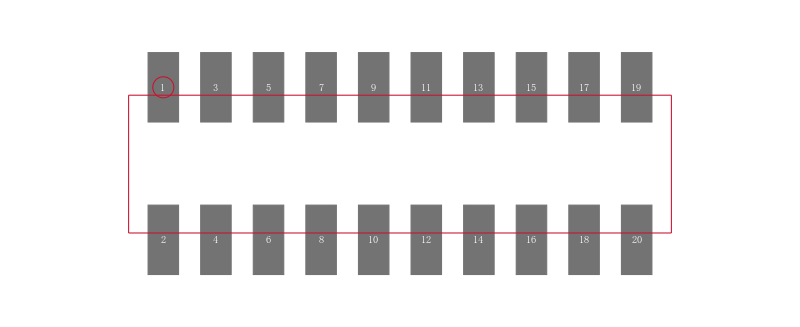

FLE-110-01-G-DV-TR封装焊盘图
在线购买FLE-110-01-G-DV-TR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| FLE-110-01-G-DV-TR | Samtec 申泰电子 | Conn Socket Strip SKT 20POS 1.27mm Solder ST SMD T/R | 搜索库存 |
替代型号FLE-110-01-G-DV-TR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： FLE-110-01-G-DV-TR 品牌： Samtec 申泰电子 封装： 20Contact Female | 当前型号 | Conn Socket Strip SKT 20POS 1.27mm Solder ST SMD T/R | 当前型号 |
| 型号： FLE-110-01-G-DV-K-TR 品牌： 申泰电子 封装： 20Contact Female | 完全替代 | Conn Socket Strip SKT 20POS 1.27mm Solder ST SMD T/R | FLE-110-01-G-DV-TR和FLE-110-01-G-DV-K-TR的区别 |
| 型号： FLE-110-01-G-DV 品牌： 申泰电子 封装： Female 20Contact 20Position | 功能相似 | SAMTEC FLE-110-01-G-DV 板至板连接, FLE系列, 20 触点, 插座, 1.27 mm, 表面安装 , 2 排 | FLE-110-01-G-DV-TR和FLE-110-01-G-DV的区别 |
| 型号： M50-3101045 品牌： Harwin 封装： Female 20Contact | 功能相似 | HARWIN M50-3101045 板至板连接, 垂直, Archer M50系列, 20 触点, 插座, 1.27 mm, 表面安装 , 2 排 | FLE-110-01-G-DV-TR和M50-3101045的区别 |
