额定电压DC -60.0 V
额定电流 -5.70 A
通道数 1
针脚数 8
漏源极电阻 0.084 Ω
极性 P-Channel
耗散功率 2.1 W
漏源极电压Vds 60 V
栅源击穿电压 ±20.0 V
连续漏极电流Ids -5.70 A
上升时间 11 ns
输入电容Ciss 1055pF @30VVds
额定功率Max 2.1 W
下降时间 11 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 2.1W Ta, 42W Tc
安装方式 Surface Mount
引脚数 8

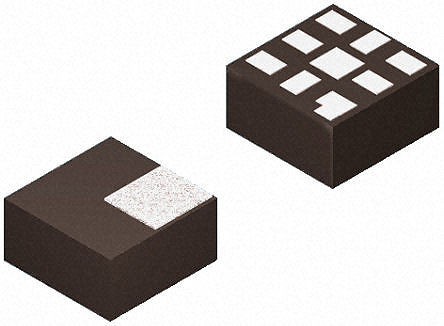

封装 Power-33-8
长度 3.3 mm
宽度 3 mm
高度 0.95 mm
封装 Power-33-8
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号 | 制造商 | 描述 | 购买 |
---|---|---|---|
FDMC5614P | Fairchild 飞兆/仙童 | PowerTrench® P 通道 MOSFET,Fairchild Semiconductor PowerTrench® MOSFET 是优化的电源开关,可提高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。 最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于之前的 FOM。 PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。 ### MOSFET 晶体管,Fairchild Semiconductor Fairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。 | 搜索库存 |
图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
---|---|---|---|---|
型号: FDMC5614P 品牌: Fairchild 飞兆/仙童 封装: Power P-Channel -60V -5.7A 84mohms | 当前型号 | PowerTrench® P 通道 MOSFET,Fairchild SemiconductorPowerTrench® MOSFET 是优化的电源开关,可提高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。 最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于之前的 FOM。 PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。 | 当前型号 | |
型号: NTTFS5116PLTAG 品牌: 安森美 封装: WDFN P-Channel | 功能相似 | ON SEMICONDUCTOR NTTFS5116PLTAG MOSFET Transistor, P Channel, -5.7 A, -60 V, 0.037 ohm, -10 V, -3 V 新 | FDMC5614P和NTTFS5116PLTAG的区别 |
