EMI2121MTTAG

EMI2121MTTAG

数据手册.pdf

EMI 滤波器,带 ESD 保护,ON Semiconductor### 瞬态电压抑制器,On Semiconductor

EMI ,带 ESD 保护,


欧时:
### EMI 滤波器,带 ESD 保护,ON Semiconductor### 瞬态电压抑制器,On Semiconductor


得捷:
CMC 100MA 2LN SMD ESD


立创商城:
带 ESD 保护的 EMI 共模滤波器


贸泽:
ESD 抑制器/TVS 二极管 CMF WITH ESD


艾睿:
Common Mode Chokes Dual &g;25dB 0.1A 8Ohm DCR SMD Automotive T/R


Allied Electronics:
EMI2121MTTAG, Triple Bi-Directional ESDProtection Array, 8-Pin WDFN


安富利:
EMI Filter >30dB 0.1A Flat Style SMD


Verical:
ESD Suppressor Diode TVS Uni-Dir 5V 8-Pin WDFN EP T/R


Newark:
# ON SEMICONDUCTOR  EMI2121MTTAG  COMMON MODE FILTER/ESD PROTECTION, WDFN8 New


力源芯城:
3线EMI共模滤波器带ESD保护


Win Source:
2 Line Common Mode Choke Surface Mount 100mA DCR 8 Ohm Typ


EMI2121MTTAG中文资料参数规格
技术参数

工作电压 5 V

电容 1.3 pF

无卤素状态 Halogen Free

击穿电压 5.5 V

针脚数 8

钳位电压 16 V

电阻DC) 8 Ω

额定电流Max 100 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 WDFN-8

外形尺寸

长度 2.2 mm

宽度 2 mm

高度 0.8 mm

封装 WDFN-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 便携式器材, 安全, USB2.0 and other High Speed Differential Data Lines in Mobile Phones and Digital Still Cameras, Portable Devices, Safety, Consumer Electronics, 消费电子产品, Signal Processing, MIPI DPHY, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

EMI2121MTTAG引脚图与封装图
EMI2121MTTAG引脚图

EMI2121MTTAG引脚图

EMI2121MTTAG封装图

EMI2121MTTAG封装图

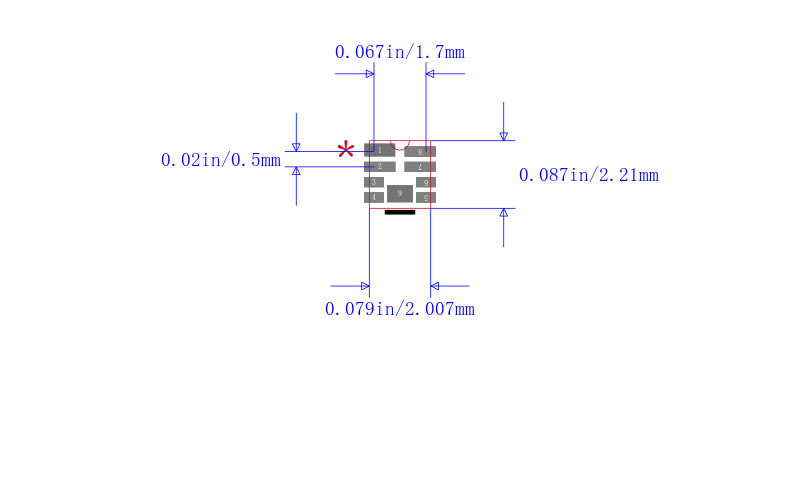

EMI2121MTTAG封装焊盘图

EMI2121MTTAG封装焊盘图
