DF3-14S-2DSA25
数据手册.pdf
Hirose Electric
广濑
连接器
DF3-14S-2DSA25中文资料参数规格
技术参数
触点数 14
极性 Female
触点电镀 Tin
额定电流 3 A
绝缘电阻 >1000MΩ @1000VDC
排数 1
针脚数 14
接触电阻 <30mΩ @100mA
额定电压 30 VAC
封装参数
安装方式 Through Hole
引脚间距 2.00 mm
外形尺寸
长度 30 mm
宽度 4.58 mm
高度 5.9 mm
引脚间距 2.00 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -30℃ ~ 85℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DF3-14S-2DSA25引脚图与封装图

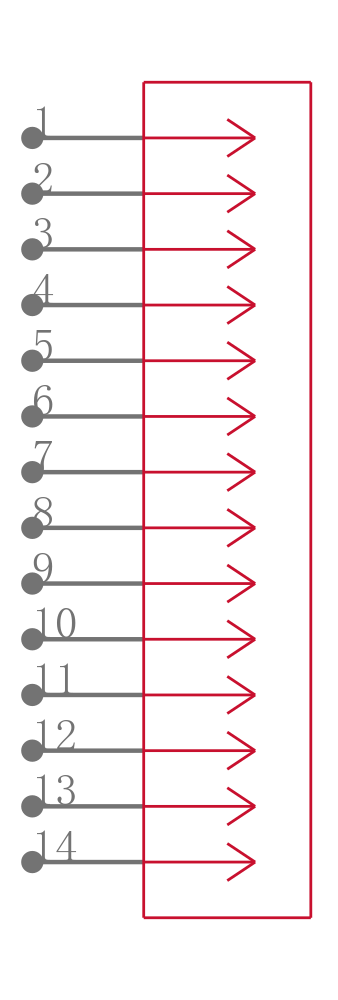

DF3-14S-2DSA25引脚图

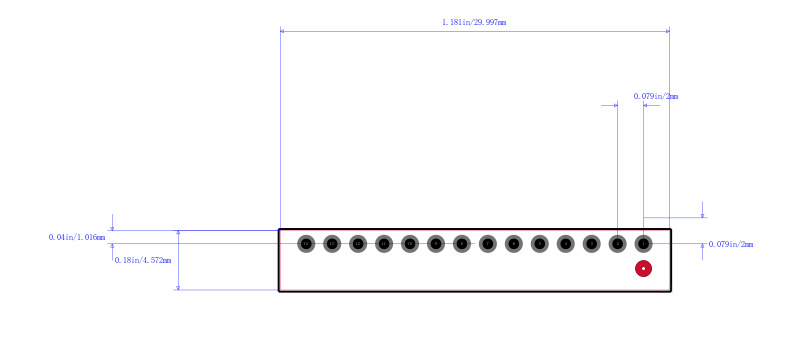

DF3-14S-2DSA25封装图

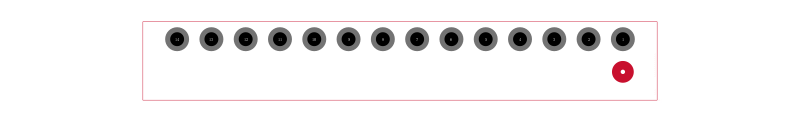

DF3-14S-2DSA25封装焊盘图
在线购买DF3-14S-2DSA25
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DF3-14S-2DSA25 | Hirose Electric 广濑 | Hirose DF3 系列 2mm 节距通孔印刷电路板安装插座连接器 2mm 节距通孔直向印刷电路板安装插座连接器系列，带插座触点，其薄型设计是分离式板对板连接的理想选择。 适用于打印机和影印机等各种应用。 后缀带 25 的部件号具有镀锡触点，后缀带 55 的部件号具有镀金触点 额定电流 3A 绝缘电阻 1000MΩ（500V 直流时） 工作温度范围 -30 至 +85°C ### 认可 UL-CSA ### 2.0mm 单排连接器 - Hirose DF3 | 搜索库存 |
替代型号DF3-14S-2DSA25
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DF3-14S-2DSA25 品牌： Hirose Electric 广濑 封装： | 当前型号 | Hirose DF3 系列 2mm 节距通孔印刷电路板安装插座连接器2mm 节距通孔直向印刷电路板安装插座连接器系列，带插座触点，其薄型设计是分离式板对板连接的理想选择。 适用于打印机和影印机等各种应用。 后缀带 25 的部件号具有镀锡触点，后缀带 55 的部件号具有镀金触点额定电流 3A 绝缘电阻 1000MΩ（500V 直流时） 工作温度范围 -30 至 +85°C ### 认可UL-CSA### 2.0mm 单排连接器 - Hirose DF3 | 当前型号 |
| 型号： DF3-14S-2DSA20 品牌： 广濑 封装： 14Position | 完全替代 | CONN RECEPT 14POS 2MM VERT TIN | DF3-14S-2DSA25和DF3-14S-2DSA20的区别 |
