DS2E-M-DC9V
数据手册.pdfPanasonic(松下)
继电器、I/O模块
DS2E-M-DC9V中文资料参数规格
技术参数
触点类型 DPDT
接触电阻 50 mΩ
功耗 400 mW
上升时间 3.00 ms
触点额定电流 2 A
线圈电压 9 VDC
线圈电流 44.4 mA
线圈功率DC 400 mW
线圈电阻 203 Ω
载流 3.00 A
线圈电压DC 9 V
线圈功率 400 mW
额定功率Max 60W, 125VA
工作温度Max 70 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
封装 DIP
外形尺寸
长度 20 mm
宽度 9.9 mm
高度 9.9 mm
封装 DIP
物理参数
触点材质 Silver, Gold
工作温度 -40℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
DS2E-M-DC9V引脚图与封装图

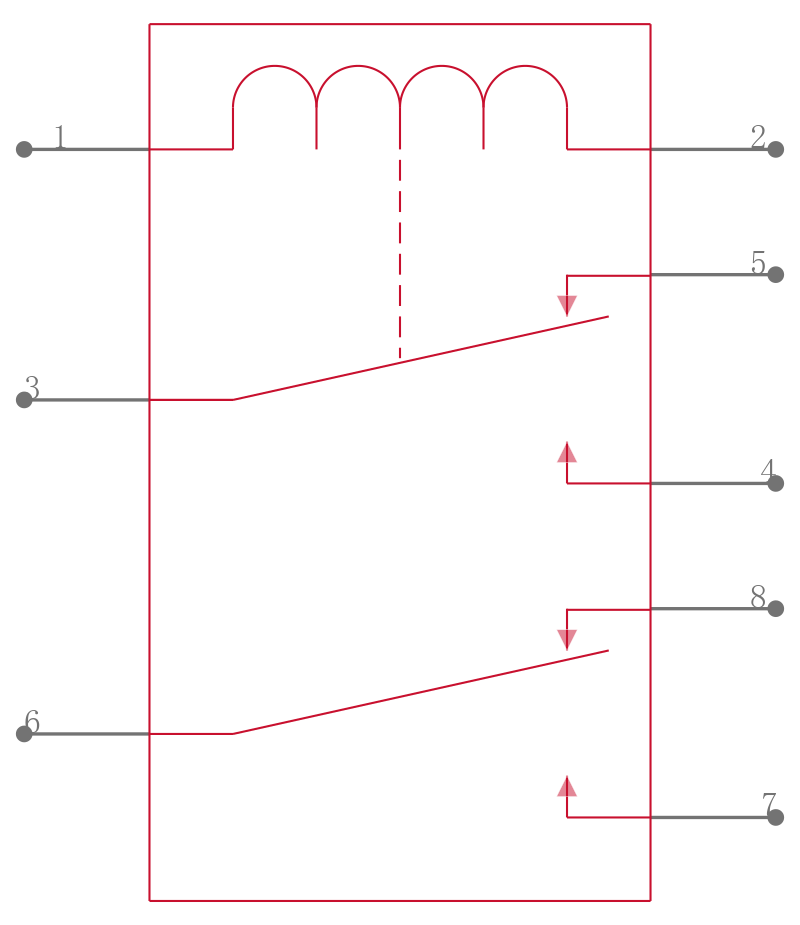

DS2E-M-DC9V引脚图
DS2E-M-DC9V封装图
DS2E-M-DC9V封装焊盘图
