DRV8846RGET

DRV8846RGET

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  DRV8846RGET  芯片, 电机驱动器, 半桥接器, 1.4A, VQFN-24

步进驱动器,带 FET,Texas Instruments

Texas Instruments 的一系列专用步进电动机驱动器 IC。


得捷:
IC MOTOR DRIVER PAR 24VQFN


立创商城:
DRV8846RGET


德州仪器TI:
18-V, 1.4-A bipolar stepper motor driver with 1/32 microstepping and smart tune adaptive decay


欧时:
### 步进驱动器,带 FET,Texas InstrumentsTexas Instruments 的一系列专用步进电动机驱动器 IC。### 电动机控制器和驱动器,Texas Instruments


贸泽:
Motor / Motion / Ignition Controllers & Drivers 1.4A Bipolar Stepper Motor Driver


e络盟:
电机驱动器, 半桥, 4V至18V电源, 1A/2输出, VQFN-24


艾睿:
Looking to make your linear actuators and hydraulic pumps better? Implement this h-bridge stepper DRV8846RGET stepper motor driver manufactured by Texas Instruments. This component will be shipped in tape and reel packaging for effective mounting and safe delivery. This motor controller has a minimum operating temperature of -40 °C and a maximum of 85 °C. This device has a minimum operating supply voltage of 4 V and a maximum of 18 V.


安富利:
Dual H-Bridge Stepper Motor Driver 4V to 18V 24-Pin VQFN T/R


Verical:
H-bridge Stepper Motor Driver 24-Pin VQFN EP T/R


Newark:
# TEXAS INSTRUMENTS  DRV8846RGET  MOTOR DRIVER, H-BRIDGE, 1.4A, VQFN-24


DRV8846RGET中文资料参数规格
技术参数

电源电压DC 4.00V min

输出接口数 2

输出电流 1 A

针脚数 24

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4V ~ 18V

电源电压Max 18 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 VQFN-24

外形尺寸

长度 4.15 mm

宽度 4.15 mm

高度 0.95 mm

封装 VQFN-24

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 消费电子产品, 步进电机, 计算机和计算机周边, 电机驱动与控制, DC 电机,通用,步进电机

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

DRV8846RGET引脚图与封装图

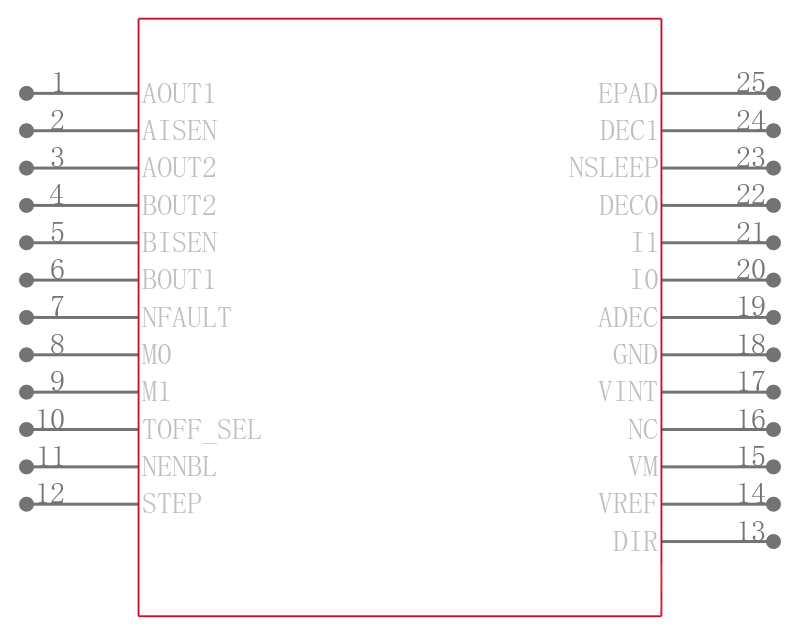

DRV8846RGET引脚图

DRV8846RGET引脚图

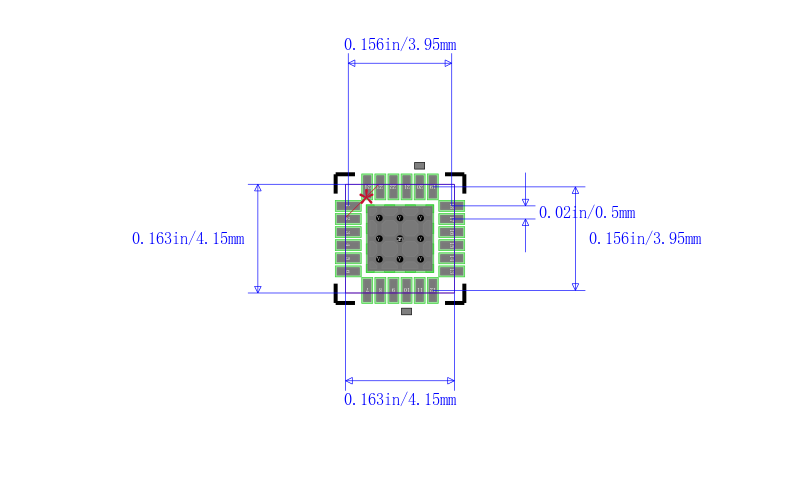

DRV8846RGET封装图

DRV8846RGET封装图

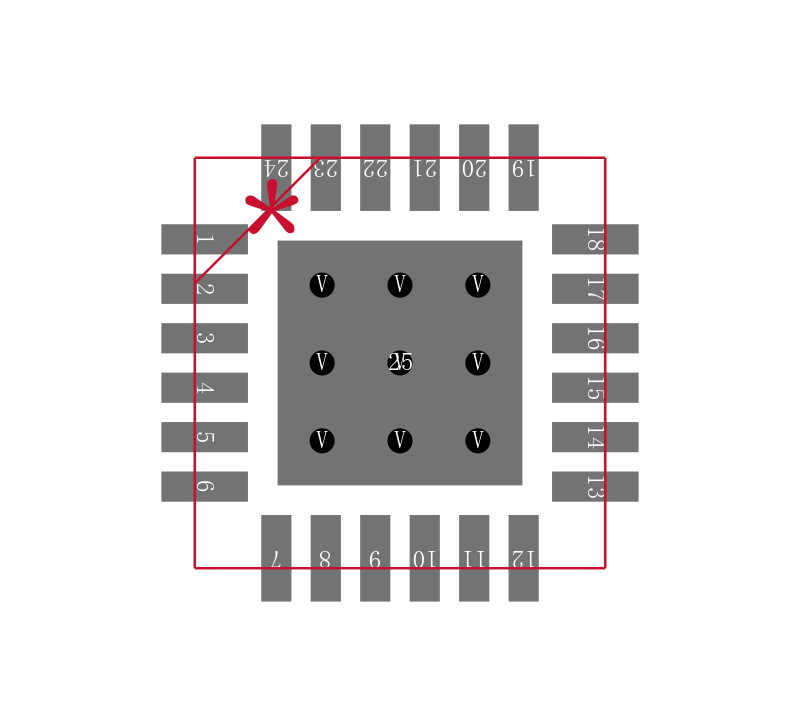

DRV8846RGET封装焊盘图

DRV8846RGET封装焊盘图

在线购买DRV8846RGET
型号 制造商 描述 购买
DRV8846RGET TI 德州仪器 TEXAS INSTRUMENTS  DRV8846RGET  芯片, 电机驱动器, 半桥接器, 1.4A, VQFN-24 搜索库存
替代型号DRV8846RGET
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: DRV8846RGET

品牌: TI 德州仪器

封装: VQFN-24 4V 1A

当前型号

TEXAS INSTRUMENTS  DRV8846RGET  芯片, 电机驱动器, 半桥接器, 1.4A, VQFN-24

当前型号

型号: DRV8846RGER

品牌: 德州仪器

封装: VQFN-24

完全替代

具有 1/32 微步进和智能调优自适应衰减的 18V、1.4A 双极步进电机驱动器 24-VQFN -40 to 85

DRV8846RGET和DRV8846RGER的区别
