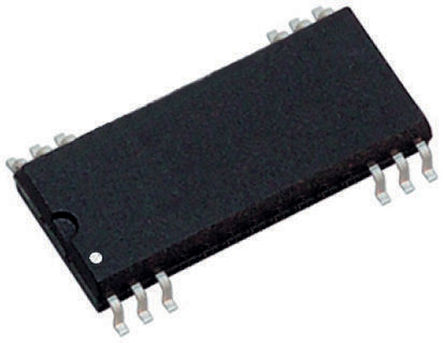

DCR012403U

DCR012403U

TI(德州仪器) 主动器件

Texas Instruments### 电源模块,Texas Instruments

隔离调节直流/直流转换器微型电源模块,Texas Instruments

### 电源模块,Texas Instruments


得捷:
DC DC CONVERTER 3.3V 1W


立创商城:
DCR012403U


德州仪器TI:
Miniature, 1W Isolated Regulated DC/DC Converters


欧时:
### 隔离调节直流/直流转换器微型电源模块,Texas Instruments### 电源模块,Texas Instruments


艾睿:
Conv DC-DC Step Down Single-Out 3.3V 0.3A 1W 12-Pin SOP Tube


安富利:
Conv DC-DC Single Step Down 12-Pin SOP Tube


Chip1Stop:
Conv DC-DC Single Step Down 12-Pin SOP Tube


Verical:
Conv DC-DC Step Down Single-Out 3.3V 0.3A 1W 12-Pin SOP Tube


Newark:
# TEXAS INSTRUMENTS  DCR012403U  Isolated Board Mount DC/DC Converter, 21.6 V, 26.4 V, 1 Output, SOIC, 28 Pins


罗切斯特:
Conv DC-DC Single Step Down 12-Pin SOP Tube


力源芯城:
300mA,微型1W,1000 Vrms隔离稳压DC/DC转换器


Win Source:
IC REG ISOLATED 3.3V 0.3A 12SOP


DCR012403U中文资料参数规格
技术参数

频率 800 kHz

电源电压DC 24.0 V

额定功率 1 W

输出接口数 1

输入电压DC 21.6V ~ 26.4V

输出电压 3.3 V

输出电流 300 mA

静态电流 17.0 mA

调节输出数 1

输出功率 1 W

隔离电压 1 kV

开关频率 400 kHz

输入电压Max 26.4 V

输入电压Min 21.6 V

输出电流Max 300 mA

输出功率Max 1 W

额定功率Max 1 W

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 21.6V ~ 26.4V

封装参数

安装方式 Surface Mount

引脚数 12

封装 SOIC-28

外形尺寸

长度 17.9 mm

宽度 10.33 mm

高度 2.3 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 ITE(商业)

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

DCR012403U引脚图与封装图

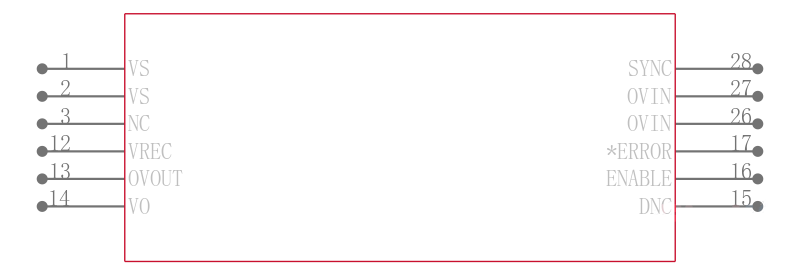

DCR012403U引脚图

DCR012403U引脚图

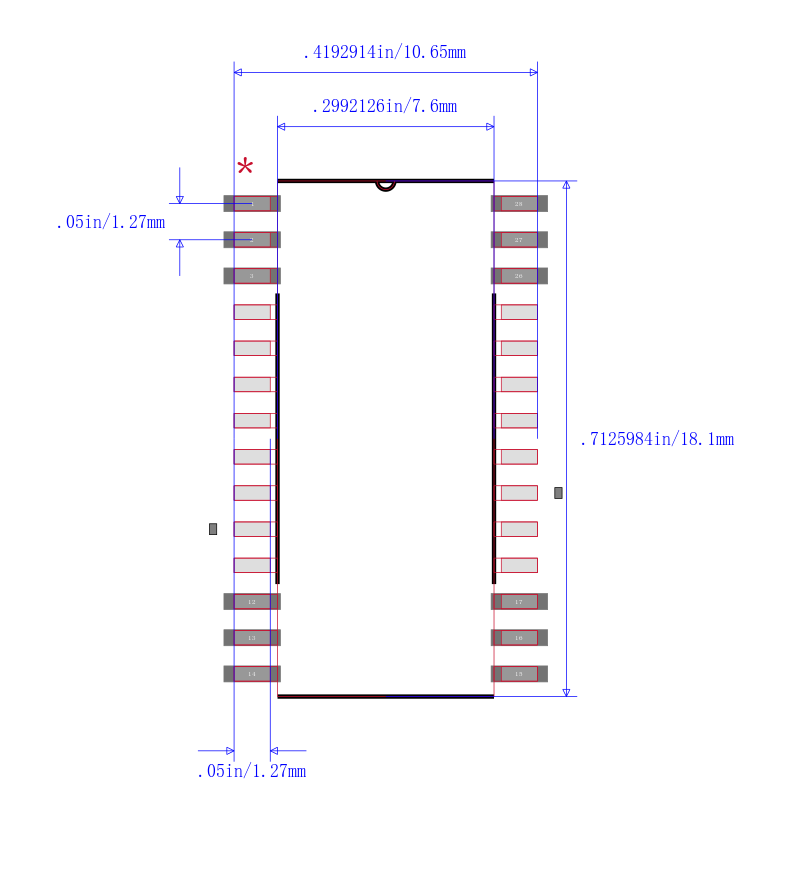

DCR012403U封装图

DCR012403U封装图

DCR012403U封装焊盘图

DCR012403U封装焊盘图

在线购买DCR012403U
型号 制造商 描述 购买
DCR012403U TI 德州仪器 Texas Instruments ### 电源模块,Texas Instruments 搜索库存
替代型号DCR012403U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: DCR012403U

品牌: TI 德州仪器

封装: SOIC 3V 21.6V to 26.4V 28Pin 1W

当前型号

Texas Instruments### 电源模块,Texas Instruments

当前型号

型号: DCR012403U/1K

品牌: 德州仪器

封装: 3.3V 24V

类似代替

Miniature, 1W Isolated Regulated DC-DC Converters 12-SOP

DCR012403U和DCR012403U/1K的区别
