DCR010505UE4
TI(德州仪器)
主动器件
DCR010505UE4中文资料参数规格
技术参数
电源电压DC 5.00 V
额定功率 1 W
输出接口数 1
输入电压DC 4.50V ~ 5.50V
输出电压 5 V
输出电流 200 mA
静态电流 25.0 mA
调节输出数 1
输出功率 1 W
隔离电压 1 kV
开关频率 400 kHz
输入电压Max 5.5 V
输入电压Min 4.5 V
输出电流Max 200 mA
输出功率Max 1 W
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 28
封装 SOP-28
外形尺寸
长度 17.7 mm
宽度 7.40 mm
高度 2.3 mm
封装 SOP-28
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
DCR010505UE4引脚图与封装图

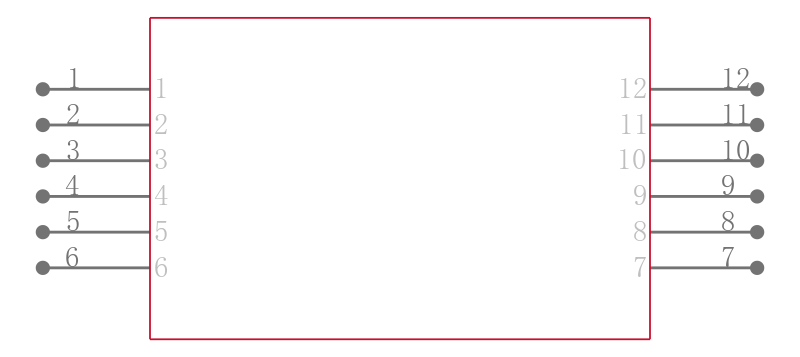

DCR010505UE4引脚图

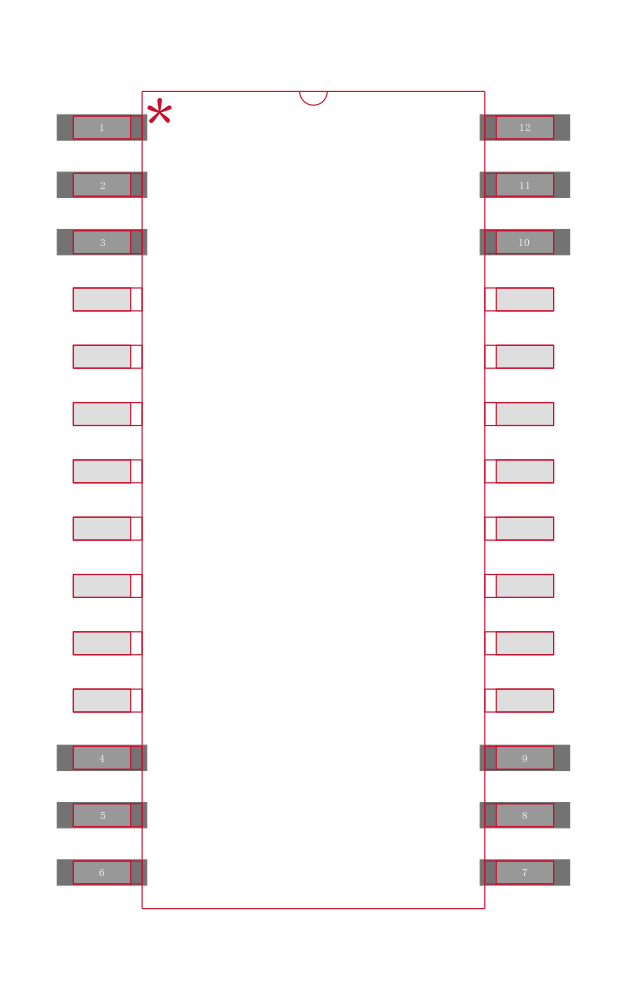

DCR010505UE4封装图

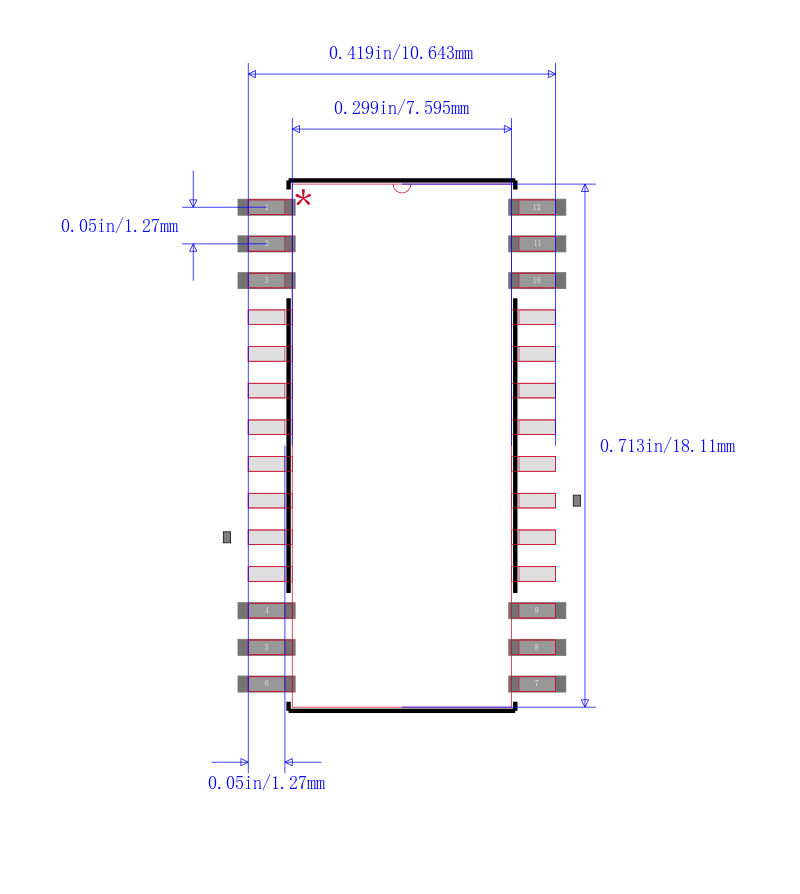

DCR010505UE4封装焊盘图
