DCV010515DP

DCV010515DP

TI(德州仪器) 主动器件

1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments

隔离 1W 和 2W 功率微型模块,Texas Instruments

### 隔离电源模块,Texas Instruments


得捷:
DC DC CONVERTER +/-15V 1W


立创商城:
DCV010515DP


德州仪器TI:
Miniature, 1W, 1500Vrms Isolated Unregulated DC/DC Converters


欧时:
隔离 1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments


艾睿:
Module DC-DC 5VIN 2-OUT 15V/-15V 0.033A/0.03A 0.97W 7-Pin PDIP Tube


安富利:
Conv DC-DC Dual Step Up 4.5V to 5.5V 7-Pin PDIP Tube


Chip1Stop:
Module DC-DC 5VIN 2-OUT 15V/-15V 0.033A/0.03A 0.97W 7-Pin PDIP Tube


Verical:
Module DC-DC 5VIN 2-OUT 15V/-15V 0.033A/0.03A 0.97W 7-Pin PDIP Tube


DCV010515DP中文资料参数规格
技术参数

频率 800 kHz

电源电压DC 5.00 V

额定功率 1 W

输出接口数 2

输入电压DC 4.50V ~ 5.50V

输出电压 ±15 V

输出电流 33.0 mA

静态电流 42.0 mA

调节输出数 2

输出功率 1 W

隔离电压 1.5 kV

开关频率 400 kHz

输入电压Max 5.5 V

输入电压Min 4.5 V

输出电流Max 33mA, 33mA

输出功率Max 0.97 W

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 7

封装 PDIP-14

外形尺寸

长度 19.18 mm

宽度 6.61 mm

高度 3.94 mm

封装 PDIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

DCV010515DP引脚图与封装图

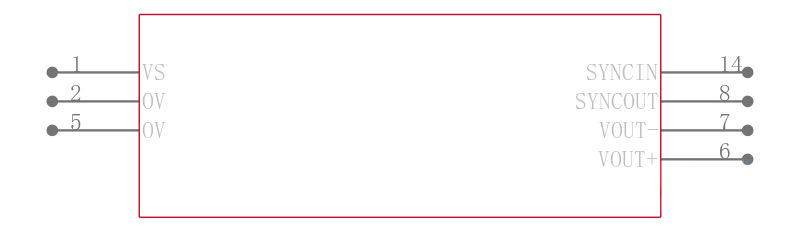

DCV010515DP引脚图

DCV010515DP引脚图

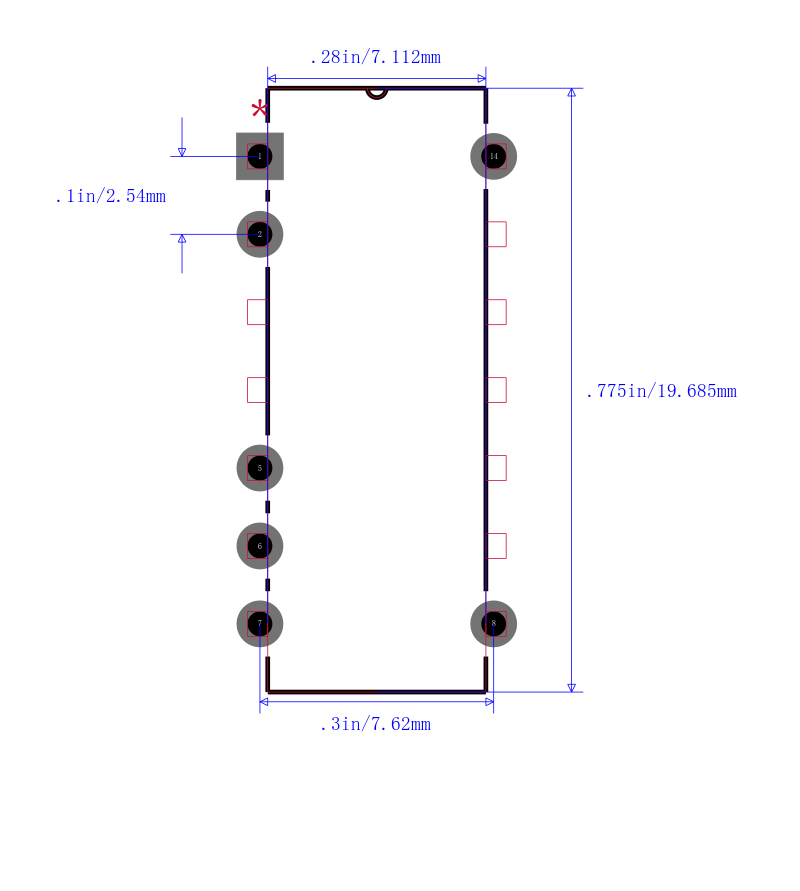

DCV010515DP封装图

DCV010515DP封装图

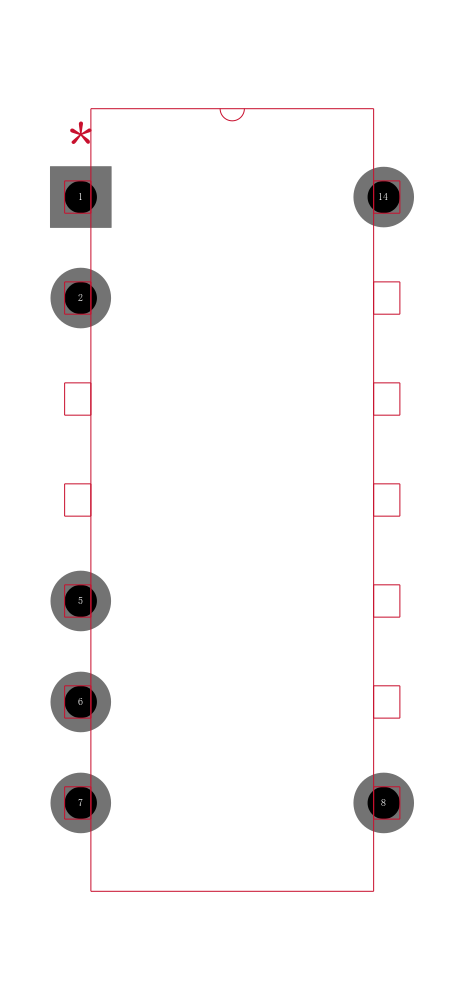

DCV010515DP封装焊盘图

DCV010515DP封装焊盘图
