DCP020509P

DCP020509P

TI(德州仪器) 主动器件

微型， 2W ，隔离非稳压DC / DC转换器 Miniature, 2W, Isolated UNREGULATED DC/DC CONVERTERS

隔离模块 直流转换器 1 输出 9V - - 222mA 4.5V - 5.5V 输入


得捷:
DC DC CONVERTER 9V 2W


欧时:
Module DC-DC, DCP020509P


立创商城:
DCP020509P


德州仪器TI:
Miniature, 2W Isolated Unregulated DC/DC Converters


艾睿:
Module DC-DC 5VIN 1-OUT 9V 0.222A 2W 7-Pin PDIP Tube


安富利:
Conv DC-DC Single Step Up 4.5V to 5.5V 7-Pin PDIP Tube


Verical:
Module DC-DC 5VIN 1-OUT 9V 0.222A 2W 7-Pin PDIP Tube


Newark:
Isolated Board Mount DC/DC Converter, 4.5 V, 5.5 V, 1 Output, DIP, 14 Pins


罗切斯特:
Conv DC-DC Single Step Up 4.5V to 5.5V 7-Pin PDIP Tube


DCP020509P中文资料参数规格
技术参数

频率 800 kHz

电源电压DC 5.50V max

额定功率 2 W

输出接口数 1

输出电压 9 V

输出电流 222 mA

静态电流 23.0 mA

调节输出数 1

隔离电压 1 kV

开关频率 800 kHz

输入电压Max 5.5 V

输入电压Min 4.5 V

输出电流Max 222 mA

输出功率Max 2 W

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 7

封装 DIP-14

外形尺寸

长度 18.7 mm

宽度 6.10 mm

高度 3.94 mm

封装 DIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

DCP020509P引脚图与封装图

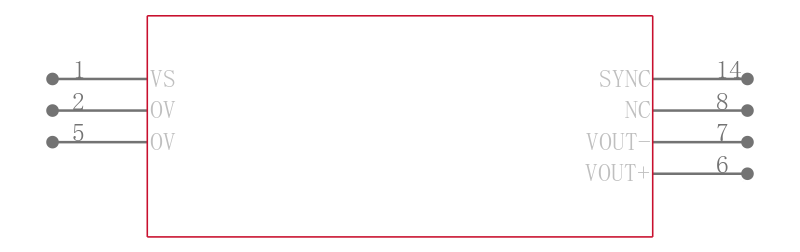

DCP020509P引脚图

DCP020509P引脚图

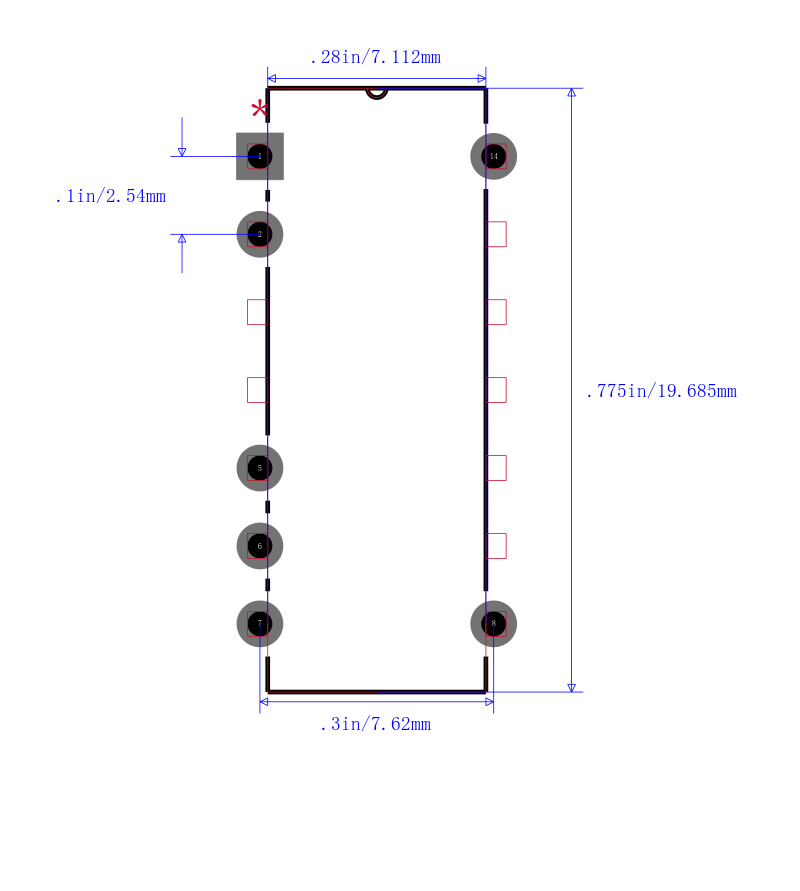

DCP020509P封装图

DCP020509P封装图

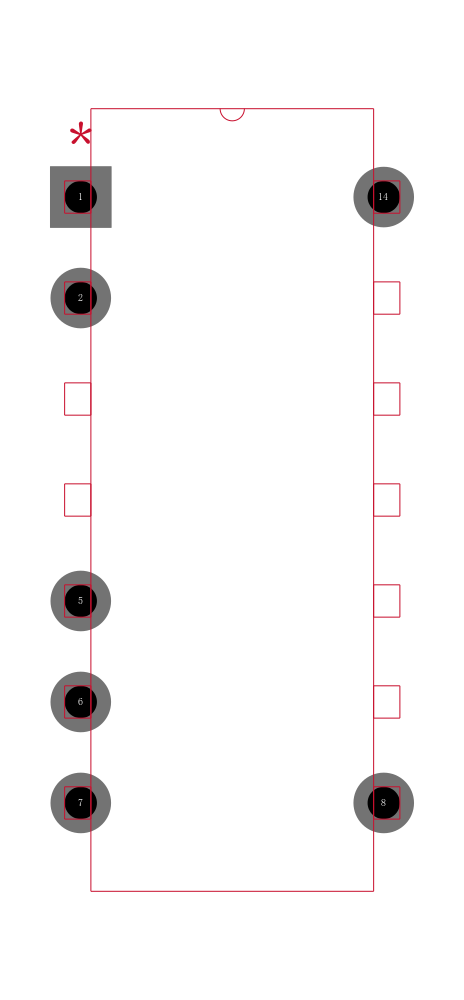

DCP020509P封装焊盘图

DCP020509P封装焊盘图

在线购买DCP020509P
型号 制造商 描述 购买
DCP020509P TI 德州仪器 微型， 2W ，隔离非稳压DC / DC转换器 Miniature, 2W, Isolated UNREGULATED DC/DC CONVERTERS 搜索库存
替代型号DCP020509P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： DCP020509P

品牌： TI 德州仪器

封装： DIP 9V 7Pin

当前型号

微型， 2W ，隔离非稳压DC / DC转换器 Miniature, 2W, Isolated UNREGULATED DC/DC CONVERTERS

当前型号

型号： DCP021212P

品牌： 德州仪器

封装： DIP 12V 14Pin

类似代替

TEXAS INSTRUMENTS  DCP021212P  直流/直流转换器 隔离式板载, 10.8 V, 13.2 V, 1输出, DIP, 14 引脚

DCP020509P和DCP021212P的区别

型号： DCP020505P

品牌： 德州仪器

封装： DIP 5V 14Pin

功能相似

TEXAS INSTRUMENTS  DCP020505P  直流/直流转换器 隔离式板载, 模块, 4.5 V, 5.5 V, 1输出, DIP, 14 引脚

DCP020509P和DCP020505P的区别

型号： DCP021212DP

品牌： 德州仪器

封装： DIP 12V 14Pin

功能相似

1W 和 2W 功率微型模块，Texas Instruments### 隔离电源模块，Texas Instruments

DCP020509P和DCP021212DP的区别
