DCP010515BP-U

DCP010515BP-U

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  DCP010515BP-U  直流/直流转换器 隔离式板载, DIP, 固定, 表面安装设备, 1 W, 15 V, 67 mA

隔离 1W 和 2W 功率微型模块,Texas Instruments

### 隔离电源模块,Texas Instruments


得捷:
DC DC CONVERTER 15V 1W


立创商城:
DCP010515BP-U


德州仪器TI:
Miniature, 1W Isolated Unregulated DC/DC Converters


欧时:
隔离 1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments


e络盟:
直流/直流转换器 隔离式板载, ITE, 通用, 1输出, 1 W, 15 V, 67 mA


艾睿:
Module DC-DC 5VIN 1-OUT 15V 0.067A 0.97W 7-Pin SOP Tube


安富利:
Conv DC-DC Single Step Up 4.5V to 5.5V 7-Pin SOP Tube


Chip1Stop:
Conv DC-DC Single Step Up 4.5V to 5.5V 7-Pin SOP Tube


Verical:
Module DC-DC 5VIN 1-OUT 15V 0.067A 0.97W 7-Pin SOP Tube


Newark:
Isolated Board Mount DC/DC Converter, Surface Mount DIP, Fixed, SMD, 1 W, 15 V, 67 mA


Win Source:
IC REG ISOLATED 15V 67MA 7SOP


DCP010515BP-U中文资料参数规格
技术参数

频率 800 kHz

电源电压DC 5.00 V

额定功率 1 W

输出接口数 1

输入电压DC 4.50V ~ 5.50V

输出电压 15 V

输出电流 0.067 A

静态电流 34.0 mA

调节输出数 1

隔离电压 1 kV

开关频率 400 kHz

输入电压Max 5.5 V

输入电压Min 4.5 V

输入电压DC Max 5 V

输出电压Max 15 V

输出电流Max 67 mA

输出功率Max 1 W

额定功率Max 510 mW

工作温度Max 100 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 4.5 V

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 7

封装 SOP-14

外形尺寸

长度 19.18 mm

宽度 7.611 mm

高度 5.33 mm

封装 SOP-14

物理参数

工作温度 -40℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 测试与测量, 信号处理, 自动化与过程控制

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

DCP010515BP-U引脚图与封装图
DCP010515BP-U引脚图

DCP010515BP-U引脚图

DCP010515BP-U封装图

DCP010515BP-U封装图

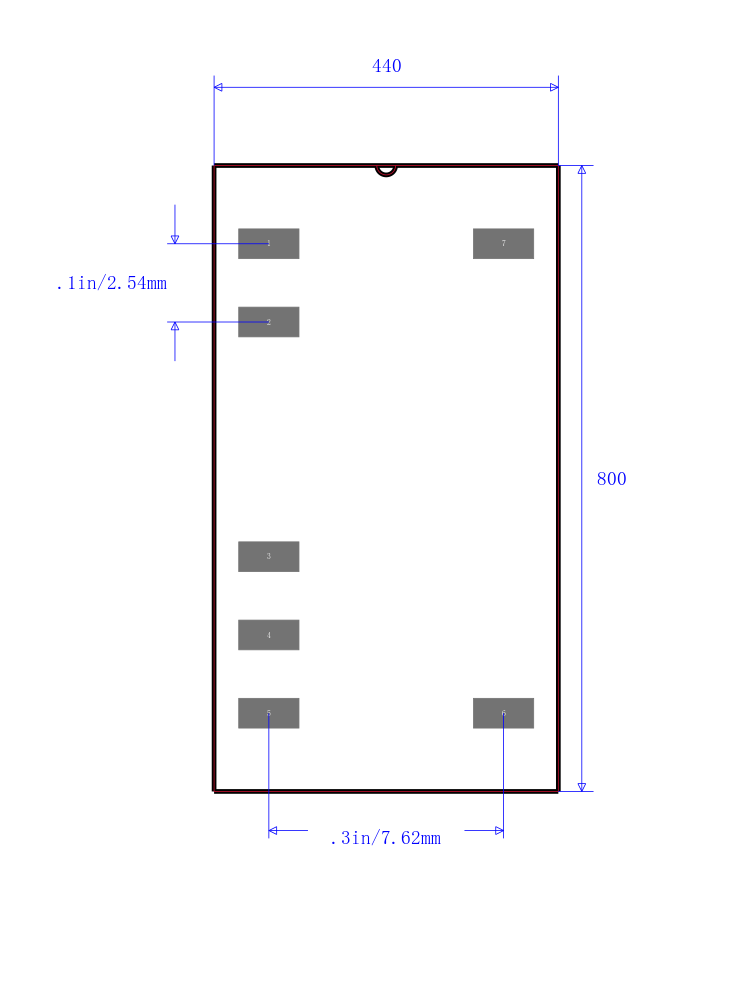

DCP010515BP-U封装焊盘图

DCP010515BP-U封装焊盘图

在线购买DCP010515BP-U
型号 制造商 描述 购买
DCP010515BP-U TI 德州仪器 TEXAS INSTRUMENTS  DCP010515BP-U  直流/直流转换器 隔离式板载, DIP, 固定, 表面安装设备, 1 W, 15 V, 67 mA 搜索库存
替代型号DCP010515BP-U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: DCP010515BP-U

品牌: TI 德州仪器

封装: 14-SMD 15V 4.5V to 5.5V 7Pin 1W

当前型号

TEXAS INSTRUMENTS  DCP010515BP-U  直流/直流转换器 隔离式板载, DIP, 固定, 表面安装设备, 1 W, 15 V, 67 mA

当前型号

型号: DCP010515BP-U/700

品牌: 德州仪器

封装: 14-SMD 15V 4.5V to 5.5V 14Pin 1W

类似代替

微型1W隔离未稳压DC / DC转换器 Miniature, 1W Isolated UNREGULATED DC/DC CONVERTERS

DCP010515BP-U和DCP010515BP-U/700的区别
