CS51413ED8G

ON Semiconductor(安森美) 主动器件

1.5 A ， 260 kHz和520 kHz的低电压降压稳压器，外部偏置或同步功能 1.5 A, 260 kHz and 520 kHz, Low Voltage Buck Regulators with External Bias or Synchronization Capability

降压开关稳压器 IC 正可调式 1，27V 1 输出 1.5A 8-SOIC（0.154"，3.90mm 宽）

得捷:
IC REG BUCK ADJ 1.5A 8SOIC

艾睿:
Conv DC-DC 4.5V to 40V Synchronous Step Down Single-Out 1.5A Automotive 8-Pin SOIC N Tube

安富利:
Conv DC-DC Single Step Down 4.5V to 40V 8-Pin SOIC N Rail

Win Source:
Buck Switching Regulator IC Positive Adjustable 1.27V 1 Output 1.5A 8-SOIC 0.154", 3.90mm Width

CS51413ED8G中文资料参数规格

技术参数

输出接口数 1

输出电流 1.5 A

开关频率 520 kHz

输入电压Max 40 V

输入电压Min 4.5 V

输出电压Max 38 V

输出电压Min 1.27 V

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

CS51413ED8G引脚图与封装图

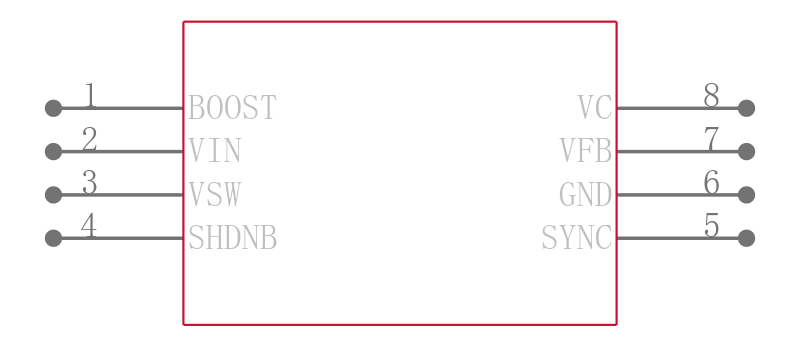

CS51413ED8G引脚图

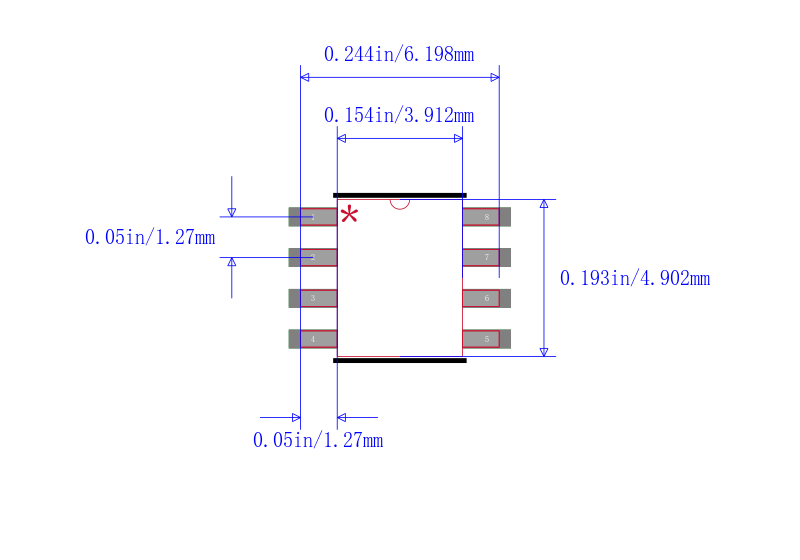

CS51413ED8G封装图

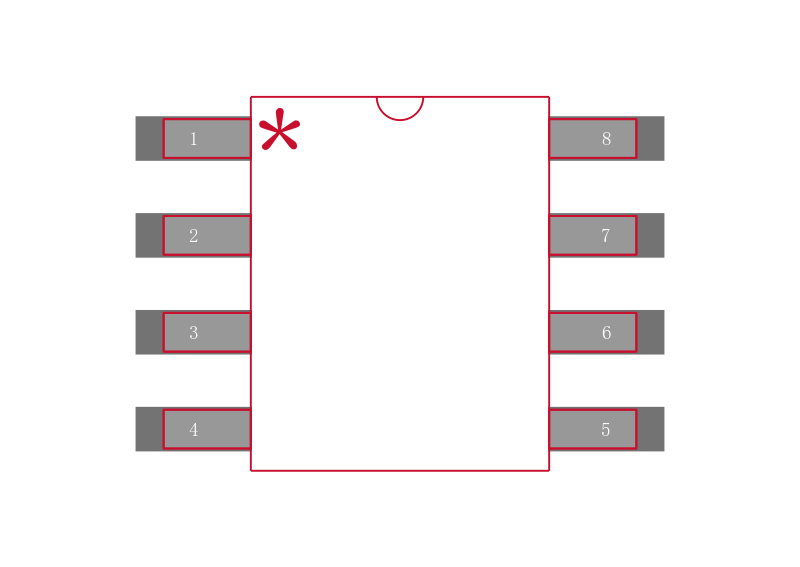

CS51413ED8G封装焊盘图

在线购买CS51413ED8G

型号	制造商	描述	购买
CS51413ED8G	ON Semiconductor 安森美	1.5 A ， 260 kHz和520 kHz的低电压降压稳压器，外部偏置或同步功能 1.5 A, 260 kHz and 520 kHz, Low Voltage Buck Regulators with External Bias or Synchronization Capability	搜索库存

替代型号CS51413ED8G

型号/品牌/封装	代替类型	描述	替代型号对比
型号： CS51413ED8G 品牌： ON Semiconductor 安森美封装： SOIC	当前型号	1.5 A ， 260 kHz和520 kHz的低电压降压稳压器，外部偏置或同步功能 1.5 A, 260 kHz and 520 kHz, Low Voltage Buck Regulators with External Bias or Synchronization Capability	当前型号
型号： CS51414EDR8G 品牌：安森美封装： SOIC 8Pin	完全替代	ON SEMICONDUCTOR CS51414EDR8G 直流-直流开关降压, 逐步递降稳压器, 可调, 4.5V-40V输入, 1.5A输出, 520kHz, SOIC-8	CS51413ED8G和CS51414EDR8G的区别
型号： L5970D013TR 品牌：意法半导体封装： SOIC 35V 8Pin	功能相似	DC-DC Switching Converters, Step-Down Regulators, STMicroelectronicsST 的单片开关调节器提供高输入电压能力、高达 4A 的输出电流，以及高切换频率。### 开关电压调节器，STMicroelectronics	CS51413ED8G和L5970D013TR的区别
型号： L5973D013TR 品牌：意法半导体封装： SOIC 35V 8Pin	功能相似	STMICROELECTRONICS L5973D013TR 直流-直流开关降压逐步递减稳压器, 可调, 4V-36V输入, 1.235V-35V输出, 2.5A输出, HSOP-8	CS51413ED8G和L5973D013TR的区别
