CD4018BPWE4

TI(德州仪器) 主动器件

CMOS 可预置 N 分频计数器 16-TSSOP -55 to 125

计数器 IC 除以 N 个元件钻头正边沿 16-TSSOP

得捷:
IC DIV-BY-N COUNTR PRSET 16TSSOP

立创商城:
CD4018BPWE4

艾睿:
Counter/Divider Single 5-Bit Binary UP 16-Pin TSSOP Tube

Chip1Stop:
Counter/Divider Single 5-Bit Binary UP 16-Pin TSSOP Tube

Verical:
Counter/Divider Single 5-Bit Binary UP 16-Pin TSSOP Tube

德州仪器TI:
CMOS Presettable Divide-By-N Counter

CD4018BPWE4中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 5

时钟频率 17.0 MHz

位数 5

电压波节 5.00 V, 10.0 V, 15.0 V

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

封装 TSSOP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

CD4018BPWE4引脚图与封装图

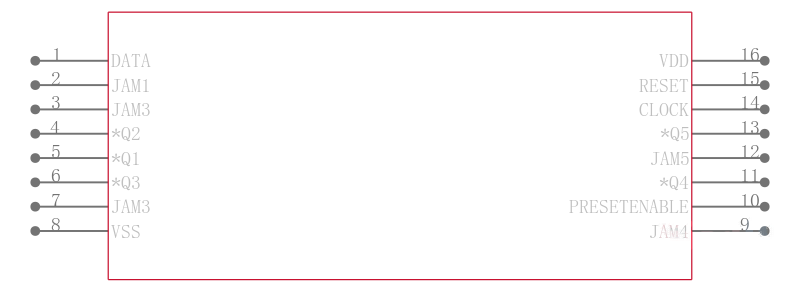

CD4018BPWE4引脚图

CD4018BPWE4封装图

CD4018BPWE4封装焊盘图

在线购买CD4018BPWE4

型号	制造商	描述	购买
CD4018BPWE4	TI 德州仪器	CMOS 可预置 N 分频计数器 16-TSSOP -55 to 125	搜索库存

替代型号CD4018BPWE4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： CD4018BPWE4 品牌： TI 德州仪器封装： TSSOP-16 3V to 18V 16Pin	当前型号	CMOS 可预置 N 分频计数器 16-TSSOP -55 to 125	当前型号
型号： CD4018BPWRE4 品牌：德州仪器封装： 16-TSSOP 16Pin	完全替代	计数器 IC CMOS Presettable Divide-By-N Counter	CD4018BPWE4和CD4018BPWRE4的区别
型号： CD4018BPWR 品牌：德州仪器封装： 16-TSSOP 16Pin	完全替代	CMOS可预置分频N计数器 CMOS PRESETTABLE DIVIDE-BY-N COUNTER	CD4018BPWE4和CD4018BPWR的区别
型号： CD4018BPWRG4 品牌：德州仪器封装： 16-TSSOP 16Pin	完全替代	Counter/Divider Single 5Bit Binary UP 16Pin TSSOP T/R	CD4018BPWE4和CD4018BPWRG4的区别
