CD4023BM

CD4023BM

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  CD4023BM  与非门, 3门, 3输入, 6.8 mA, 3V至18V, SOIC-14

4000 系列逻辑门,Texas Instruments

Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列标准逻辑门


得捷:
IC GATE NAND 3CH 3-INP 14SOIC


欧时:
### 4000 系列逻辑门,Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列标准逻辑门### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V


立创商城:
与非门


德州仪器TI:
4-ch, 2-input, 3-V to 18-V NAND gates


艾睿:
NAND Gate 3-Element 3-IN CMOS 14-Pin SOIC Tube


安富利:
NAND Gate 3-Element 3-IN CMOS 14-Pin SOIC Tube


Chip1Stop:
NAND Gate 3-Element 3-IN CMOS 14-Pin SOIC Tube


TME:
IC: digital; NAND; Channels:3; Inputs:3; CMOS; SMD; SOP14


Verical:
NAND Gate 3-Element 3-IN CMOS 14-Pin SOIC Tube


力源芯城:
三4输入与非门


DeviceMart:
IC 3IN NAND GATE TRIPLE 14-SOIC


CD4023BM中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.8 mA

电路数 3

通道数 3

针脚数 14

位数 3

传送延迟时间 200 ns

电压波节 5.00 V, 10.0 V, 15.0 V

耗散功率 500 mW

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 国防, 军用与航空

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

CD4023BM引脚图与封装图

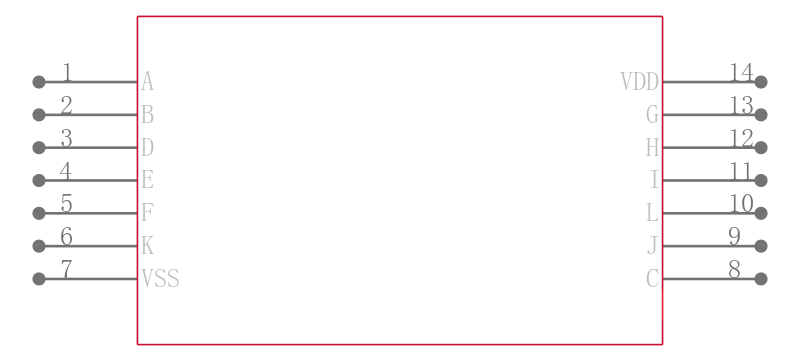

CD4023BM引脚图

CD4023BM引脚图

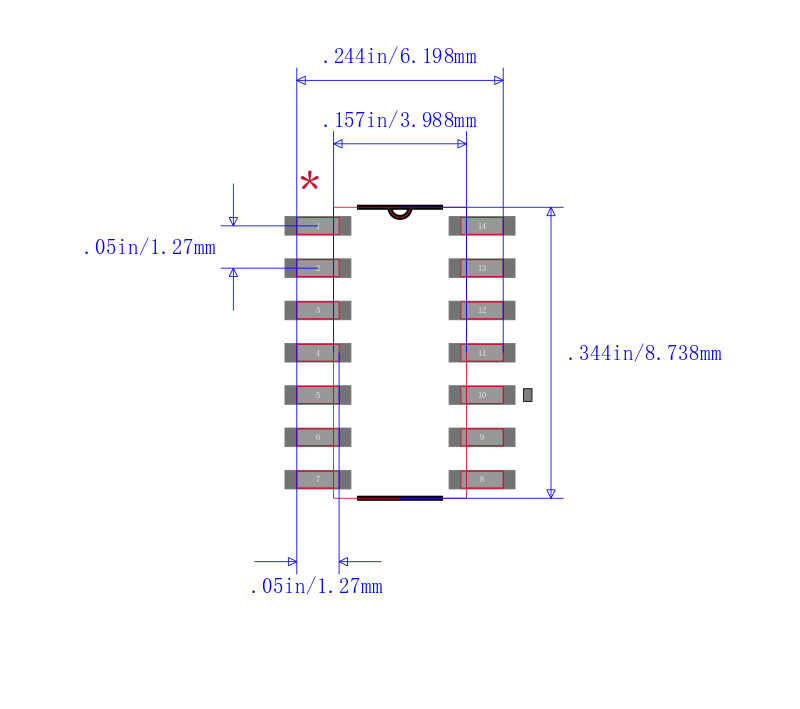

CD4023BM封装图

CD4023BM封装图

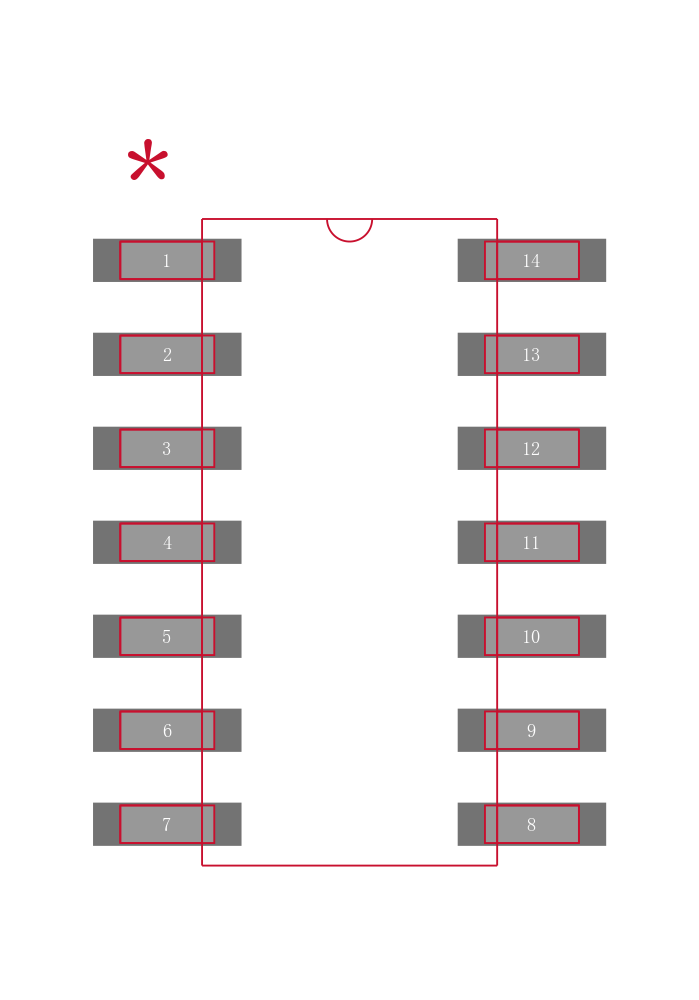

CD4023BM封装焊盘图

CD4023BM封装焊盘图

在线购买CD4023BM
型号 制造商 描述 购买
CD4023BM TI 德州仪器 TEXAS INSTRUMENTS  CD4023BM  与非门, 3门, 3输入, 6.8 mA, 3V至18V, SOIC-14 搜索库存
替代型号CD4023BM
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: CD4023BM

品牌: TI 德州仪器

封装: 14SOIC 3V to 18V 14Pin

当前型号

TEXAS INSTRUMENTS  CD4023BM  与非门, 3门, 3输入, 6.8 mA, 3V至18V, SOIC-14

当前型号

型号: CD4023BE

品牌: 德州仪器

封装: DIP 3V to 18V 14Pin

完全替代

TEXAS INSTRUMENTS  CD4023BE  芯片, 4000系列 CMOS逻辑器件

CD4023BM和CD4023BE的区别

型号: CD4023BF

品牌: 德州仪器

封装: CDIP 3V to 18V

完全替代

CMOS非门 CMOS NAND GATES

CD4023BM和CD4023BF的区别

型号: CD4023BM96

品牌: 德州仪器

封装: SO-14 3V to 18V 14Pin

类似代替

CMOS非门 CMOS NAND GATES

CD4023BM和CD4023BM96的区别
