CD4023BPWR

CD4023BPWR

TI(德州仪器) 主动器件

CMOS非门 CMOS NAND GATES

与非门 IC 3 通道 - 14-TSSOP


得捷:
IC GATE NAND 3CH 3-INP 14TSSOP


立创商城:
CD4023BPWR


德州仪器TI:
4-ch, 2-input, 3-V to 18-V NAND gates


艾睿:
NAND Gate 3-Element 3-IN CMOS 14-Pin TSSOP T/R


安富利:
NAND Gate 3-Element 3-IN CMOS 14-Pin TSSOP T/R


Chip1Stop:
NAND Gate 3-Element 3-IN CMOS 14-Pin TSSOP T/R


Verical:
NAND Gate 3-Element 3-IN CMOS 14-Pin TSSOP T/R


Newark:
# TEXAS INSTRUMENTS  CD4023BPWR  NAND Gate, 3 Input, 6.8 mA, 3 V to 18 V, TSSOP-14


DeviceMart:
IC 3IN NAND GATE TRIPLE 14TSSOP


Win Source:
NAND Gate IC 3 Channel 14-TSSOP


CD4023BPWR中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.8 mA

电路数 3

位数 3

传送延迟时间 200 ns

电压波节 5.00 V, 10.0 V, 15.0 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

CD4023BPWR引脚图与封装图

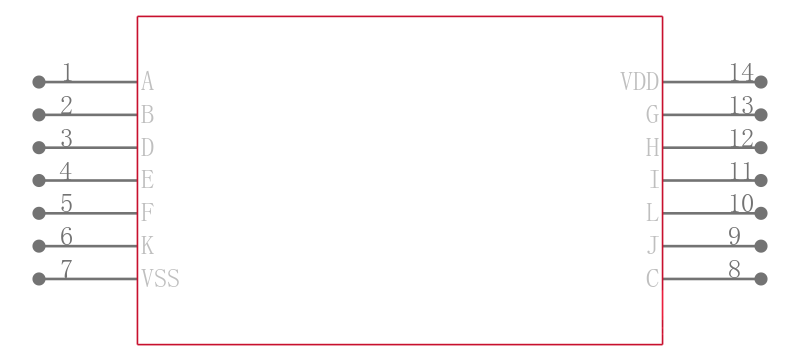

CD4023BPWR引脚图

CD4023BPWR引脚图

CD4023BPWR封装图

CD4023BPWR封装图

CD4023BPWR封装焊盘图

CD4023BPWR封装焊盘图

在线购买CD4023BPWR
型号 制造商 描述 购买
CD4023BPWR TI 德州仪器 CMOS非门 CMOS NAND GATES 搜索库存
替代型号CD4023BPWR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: CD4023BPWR

品牌: TI 德州仪器

封装: TSSOP-14 3V to 18V 14Pin

当前型号

CMOS非门 CMOS NAND GATES

当前型号

型号: CD4023BPW

品牌: 德州仪器

封装: TSSOP 3V to 18V 14Pin

完全替代

TEXAS INSTRUMENTS  CD4023BPW  与非门, 3门, 3输入, 6.8 mA, 3V至18V, TSSOP-14

CD4023BPWR和CD4023BPW的区别

型号: CD4023BPWE4

品牌: 德州仪器

封装: TSSOP-14 3V to 18V 14Pin

类似代替

CMOS非门 CMOS NAND GATES

CD4023BPWR和CD4023BPWE4的区别

型号: CD4023BPWG4

品牌: 德州仪器

封装: TSSOP-14

类似代替

IC GATE NAND TRPL 3INPUT 14TSSOP

CD4023BPWR和CD4023BPWG4的区别
