CD74ACT138M96

CD74ACT138M96

TI(德州仪器) 电子元器件分类

TEXAS INSTRUMENTS  CD74ACT138M96  芯片, 3 至 8线解码器/信号分离器, SOIC-16

Make a strong finite state machine by implementing this from Texas Instruments. This decoder has an operating temperature range of -55 °C to 125 °C. This product will be shipped in tape and reel packaging for quick mounting and safe delivery. This inverting device has a typical operating supply voltage of 5 V. Its minimum operating supply voltage of 4.5 V, while its maximum is 5.5 V.

CD74ACT138M96中文资料参数规格
技术参数

电源电压DC 4.50V min

输出接口数 8

电路数 1

针脚数 16

位数 8

带宽 100 MHz

输入数 3

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

CD74ACT138M96引脚图与封装图

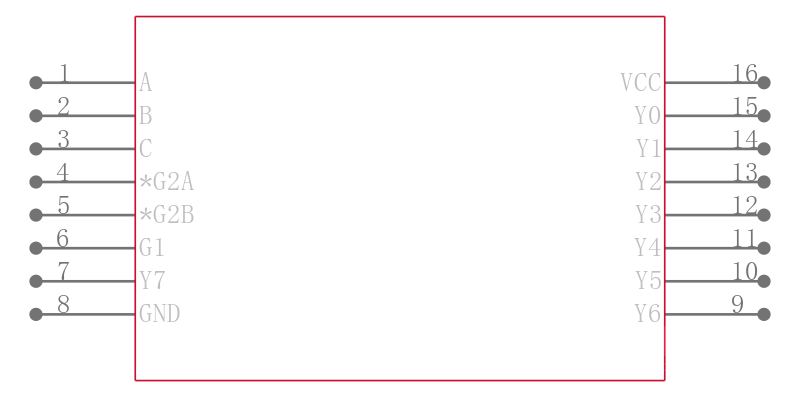

CD74ACT138M96引脚图

CD74ACT138M96引脚图

CD74ACT138M96封装图

CD74ACT138M96封装图

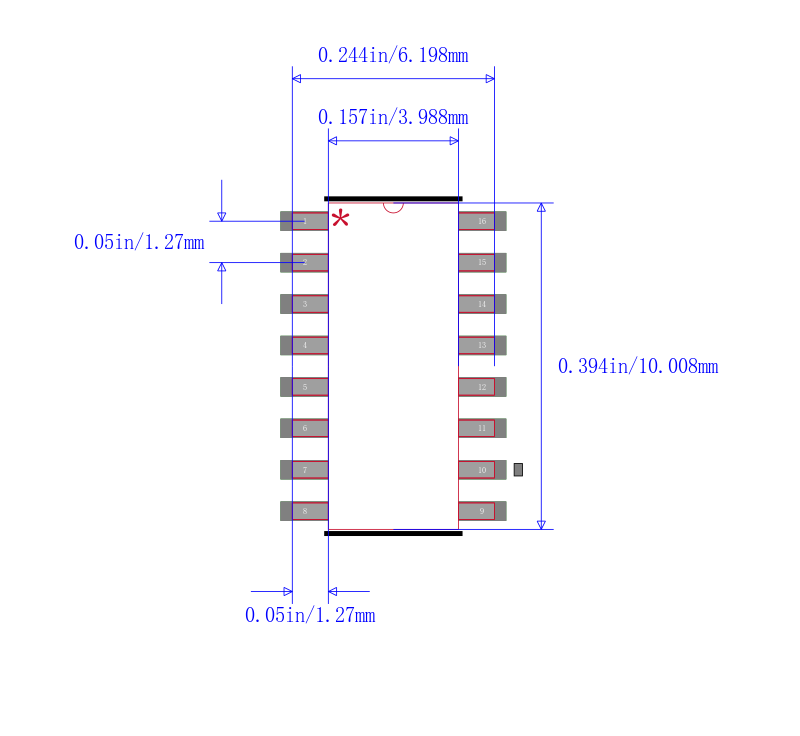

CD74ACT138M96封装焊盘图

CD74ACT138M96封装焊盘图

在线购买CD74ACT138M96
型号 制造商 描述 购买
CD74ACT138M96 TI 德州仪器 TEXAS INSTRUMENTS  CD74ACT138M96  芯片, 3 至 8线解码器/信号分离器, SOIC-16 搜索库存
替代型号CD74ACT138M96
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CD74ACT138M96

品牌： TI 德州仪器

封装： SOIC 8Bit 4.5V 16Pin

当前型号

TEXAS INSTRUMENTS  CD74ACT138M96  芯片, 3 至 8线解码器/信号分离器, SOIC-16

当前型号

型号： CD74ACT138ME4

品牌： 德州仪器

封装： 16-SOIC 8Bit 4.5V 16Pin

完全替代

3线路至8线路解码器/多路解复用器 3-LINE TO 8-LINE DECODERS/DEMULTIPLEXERS

CD74ACT138M96和CD74ACT138ME4的区别

型号： CD74ACT138M

品牌： 德州仪器

封装： SOIC 8Bit 4.5V 16Pin

类似代替

TEXAS INSTRUMENTS  CD74ACT138M  芯片, 74ACT CMOS逻辑器件

CD74ACT138M96和CD74ACT138M的区别

型号： 74ACT138SCX

品牌： 飞兆/仙童

封装： SOIC 5V 16Pin

功能相似

FAIRCHILD SEMICONDUCTOR  74ACT138SCX  芯片, 解码器/信号分离器, 1:8, NSOIC-16

CD74ACT138M96和74ACT138SCX的区别
