C3216X7R1V685K160AC
数据手册.pdfTDK(东电化)
电子元器件分类
C3216X7R1V685K160AC中文资料参数规格
技术参数
额定电压DC 35 V
电容 6.8 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min 55 ℃
额定电压 35 V
封装参数
安装方式 Surface Mount
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 1.6 mm
封装公制 3216
封装 1206
厚度 1.6 mm
物理参数
材质 X7R/-55℃~+125℃
介质材料 Ceramic Multilayer
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
制造应用 Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C3216X7R1V685K160AC引脚图与封装图

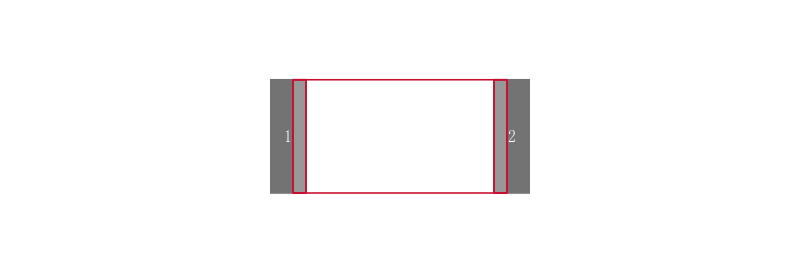

C3216X7R1V685K160AC引脚图
C3216X7R1V685K160AC封装图
C3216X7R1V685K160AC封装焊盘图
在线购买C3216X7R1V685K160AC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C3216X7R1V685K160AC | TDK 东电化 | 1206 6.8uF ±10% 35V X7R | 搜索库存 |
替代型号C3216X7R1V685K160AC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C3216X7R1V685K160AC 品牌： TDK 东电化 封装： 1206 6.8uF 10per 35V X7R | 当前型号 | 1206 6.8uF ±10% 35V X7R | 当前型号 |
| 型号： C3216X7R1C685K160AC 品牌： 东电化 封装： 3216 6.8uF 16V 10per | 功能相似 | TDK C3216X7R1C685K160AC 陶瓷电容, 6.6uF, 16V, X7R, 10%, 1206, 整卷 | C3216X7R1V685K160AC和C3216X7R1C685K160AC的区别 |
| 型号： C3216X7R1E685K160AB 品牌： 东电化 封装： 3216 6.8uF 25V 10per | 功能相似 | TDK C3216X7R1E685K160AB 多层陶瓷电容器, 表面贴装, C Series, 6.8 µF, ± 10%, X7R, 25 V, 1206 [3216 公制] | C3216X7R1V685K160AC和C3216X7R1E685K160AB的区别 |
| 型号： C3216X7R1C685M160AC 品牌： 东电化 封装： 3216 6.8uF 20per 16V X7R | 功能相似 | 1206 6.8uF ±20% 16V X7R | C3216X7R1V685K160AC和C3216X7R1C685M160AC的区别 |
