CAT809LTBI-GT3

CAT809LTBI-GT3

数据手册.pdf

ON SEMICONDUCTOR  CAT809LTBI-GT3  监控器电路, 低电平有效, 推-挽复位, 1.2V-5.5V输入, SOT-23-3

微处理器监控和复位电路,On Semiconductor

### 微处理器电源电压监控和复位电路

电源电压监测和监控电路,用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。

电源电压探测器

电源电压监控器

电源监控器

微处理器监控

微处理器电压监控器

微控制器复位电路


得捷:
IC SUPERVISOR 1 CHANNEL SOT23-3


立创商城:
电压监督,推拉,有效低电平


欧时:
ON Semiconductor CAT809LTBI-GT3 电压监控器, 4.5V最小复位阈值电压, 用于微处理器电源监控器


e络盟:
监控器电路, 低电平有效, 推-挽复位, 1.2V-5.5V输入, SOT-23-3


艾睿:
Processor Supervisor 4.63V 1 Active Low/CMOS/Push-Pull 3-Pin SOT-23 T/R


Allied Electronics:
CAT809LTBI-GT3, Voltage Supervisor 2.5V, 3V, 3.3V, 5V, 3-Pin SOT-23


安富利:
Processor Supervisor 4.63V 5V/3.3V/3V/2.5V 3-Pin SOT-23 T/R


Chip1Stop:
Processor Supervisor 4.63V 5V/3.3V/3V/2.5V 3-Pin SOT-23 T/R


DeviceMart:
IC SUPERVISOR PP ACT LOW SOT23-3


Win Source:
Supervisor Push-Pull, Totem Pole 1 Channel SOT-23-3


CAT809LTBI-GT3中文资料参数规格
技术参数

电源电压DC 1.20V min

无卤素状态 Halogen Free

针脚数 3

耗散功率 320 mW

阈值电压 4.63 V

复位电压Min 4.56 V

复位电压Max 4.7 V

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 320 mW

电源电压Max 5.5 V

电源电压Min 1.2 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 3.04 mm

宽度 1.4 mm

高度 1.12 mm

封装 SOT-23-3

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Intelligent instruments, Embedded control systems, White goods, Computers, PDAs and handheld equipment, Laptops, Servers, Cable modems, Wireless communications, Power meters

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

CAT809LTBI-GT3引脚图与封装图

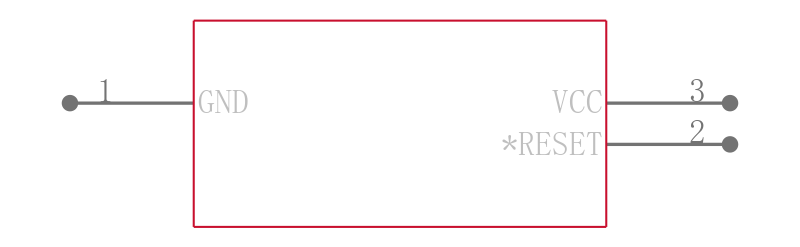

CAT809LTBI-GT3引脚图

CAT809LTBI-GT3引脚图

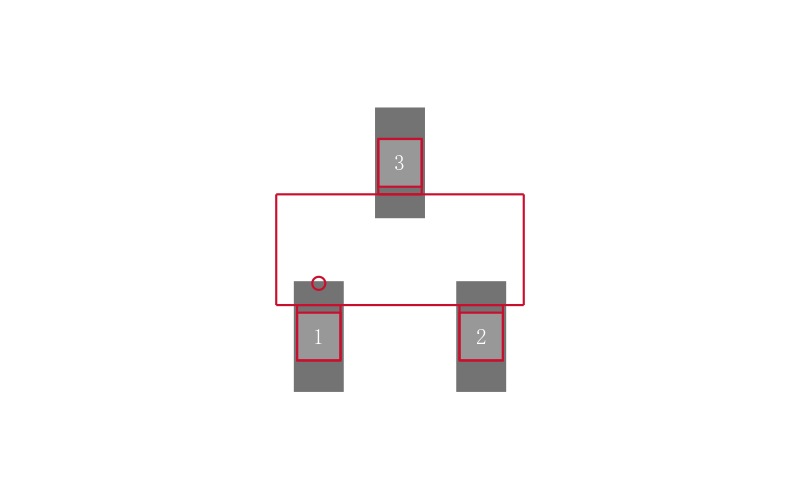

CAT809LTBI-GT3封装图

CAT809LTBI-GT3封装图

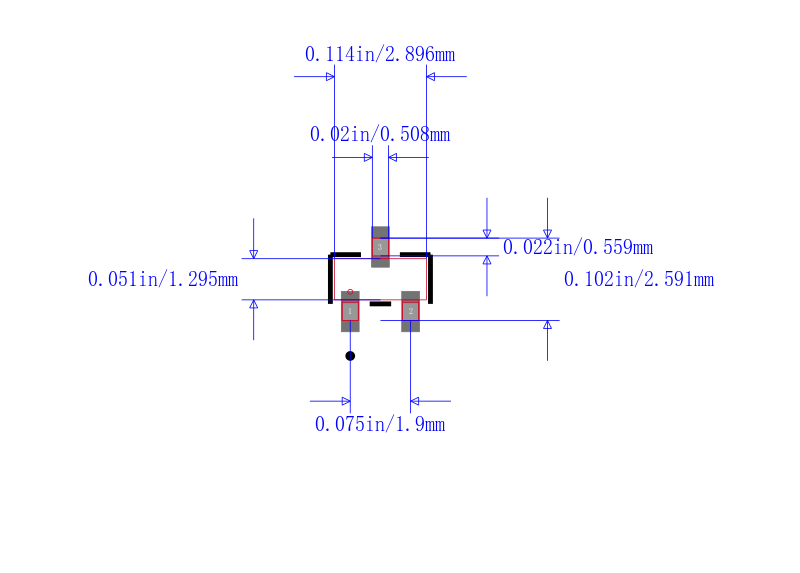

CAT809LTBI-GT3封装焊盘图

CAT809LTBI-GT3封装焊盘图

在线购买CAT809LTBI-GT3
型号 制造商 描述 购买
CAT809LTBI-GT3 ON Semiconductor 安森美 ON SEMICONDUCTOR  CAT809LTBI-GT3  监控器电路, 低电平有效, 推-挽复位, 1.2V-5.5V输入, SOT-23-3 搜索库存
替代型号CAT809LTBI-GT3
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: CAT809LTBI-GT3

品牌: ON Semiconductor 安森美

封装: SOT-23-3 1.2V 3Pin

当前型号

ON SEMICONDUCTOR  CAT809LTBI-GT3  监控器电路, 低电平有效, 推-挽复位, 1.2V-5.5V输入, SOT-23-3

当前型号

型号: CAT809LTBI-T3

品牌: 安森美

封装: TO-236-3 3Pin

完全替代

3引脚微处理器电源监控 3-Pin Microprocessor Power Supply Supervisors

CAT809LTBI-GT3和CAT809LTBI-T3的区别

型号: TCM809TVNB713

品牌: 微芯

封装: SOT 1V 3Pin

功能相似

MICROCHIP  TCM809TVNB713  复位监视器, 低电平有效复位, 1.2V-5.5V输入, SOT-23B3

CAT809LTBI-GT3和TCM809TVNB713的区别

型号: TCM809JVNB713

品牌: 微芯

封装: SOT 1V 3Pin

功能相似

MICROCHIP  TCM809JVNB713  复位监视器, 低电平有效复位, 1.2V-5.5V输入, SOT-23B3

CAT809LTBI-GT3和TCM809JVNB713的区别
