CDLL4104

Microsemi(美高森美) 分立器件

DO-213AA 10V 0.5W1/2W

• 1N4099UR-1 THRU 1N4135UR-1 AVAILABLE IN JAN, JANTX, JANTXV AND JANS PER MIL-PRF-19500/435

• LEADLESS PACKAGE FOR SURFACE MOUNT

• LOW CURRENT OPERATION AT 250 µA

• METALLURGICALLY BONDED

• DOUBLE PLUG CONSTRUCTION

艾睿:
Diode Zener Single 10V 5% 500mW 2-Pin DO-213AA Bag

TME:
Diode: Zener; 500mW; 10V; 38mA; SMD; DO213AA; Ir:500nA; Urmax:7.6V

Verical:
Zener Diode Single 10V 5% 200Ohm 500mW 2-Pin DO-213AA Bag

CDLL4104中文资料参数规格

技术参数

容差 ±5 %

正向电压 1.1V @200mA

耗散功率 500 mW

测试电流 0.25 mA

稳压值 10 V

正向电压Max 1.1V @200mA

额定功率Max 500 mW

工作温度Max 175 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-213AA

外形尺寸

封装 DO-213AA

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Bag

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

CDLL4104引脚图与封装图

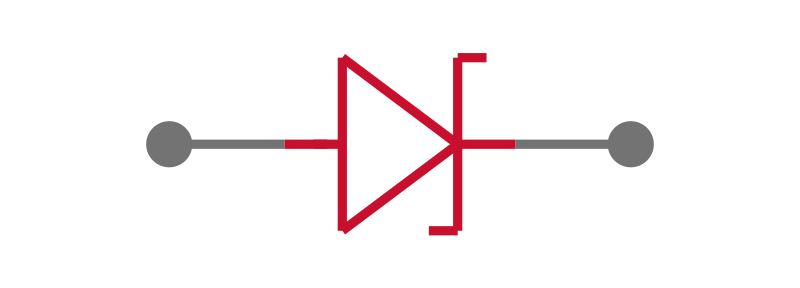

CDLL4104引脚图

CDLL4104封装图

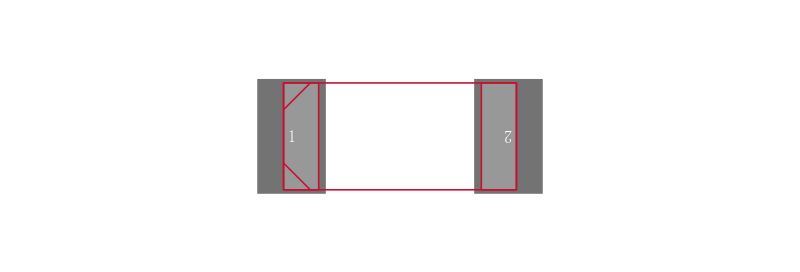

CDLL4104封装焊盘图

在线购买CDLL4104

型号	制造商	描述	购买
CDLL4104	Microsemi 美高森美	DO-213AA 10V 0.5W1/2W	搜索库存

替代型号CDLL4104

型号/品牌/封装	代替类型	描述	替代型号对比
型号： CDLL4104 品牌： Microsemi 美高森美封装： DO-213AA	当前型号	DO-213AA 10V 0.5W1/2W	当前型号
型号： CDLL4104-1 品牌：美高森美封装：	完全替代	DO-213AA 10V 0.5W1/2W	CDLL4104和CDLL4104-1的区别
型号： CDLL4104C 品牌：美高森美封装：	完全替代	DO-213AA 10V 0.5W1/2W	CDLL4104和CDLL4104C的区别
型号： 1N4104UR-1 品牌：美高森美封装： ~100deg	类似代替	硅400毫安低噪声齐纳二极管 SILICON 400mA LOW NOISE ZENER DIODES	CDLL4104和1N4104UR-1的区别
