C3216X7R2J223K130AM
数据手册.pdfTDK(东电化)
被动器件
C3216X7R2J223K130AM中文资料参数规格
技术参数
额定电压DC 630 V
电容 0.022 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 630 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 1.3 mm
封装公制 3216
封装 1206
厚度 1.15 mm
物理参数
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Production Not Recommended for New Design
包装方式 Tape & Reel TR
最小包装 3000
制造应用 通用, Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C3216X7R2J223K130AM引脚图与封装图

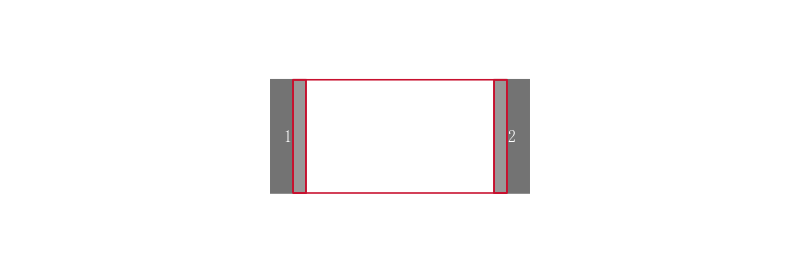

C3216X7R2J223K130AM引脚图
C3216X7R2J223K130AM封装图
C3216X7R2J223K130AM封装焊盘图
在线购买C3216X7R2J223K130AM
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C3216X7R2J223K130AM | TDK 东电化 | 1206 22nF ±10% 630V X7R | 搜索库存 |
替代型号C3216X7R2J223K130AM
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C3216X7R2J223K130AM 品牌： TDK 东电化 封装： 1206 22nF 630V 10per | 当前型号 | 1206 22nF ±10% 630V X7R | 当前型号 |
| 型号： CGA5K4X7R2J223K130AE 品牌： 东电化 封装： 1206 22nF 630V 10per | 完全替代 | 多层陶瓷电容器, 表面贴装, 22000 pF, 630 V, 1206 [3216 公制], ± 10%, X7R, CGA Soft Term Series | C3216X7R2J223K130AM和CGA5K4X7R2J223K130AE的区别 |
| 型号： C3216X7R2J223K130AA 品牌： 东电化 封装： 22nF 630V 10per | 类似代替 | TDK C3216X7R2J223K130AA 多层陶瓷电容器, 表面贴装, C Series, 0.022 µF, ± 10%, X7R, 630 V, 1206 [3216 公制] | C3216X7R2J223K130AM和C3216X7R2J223K130AA的区别 |
| 型号： CGA5K4X7R2J223K130AA 品牌： 东电化 封装： 1206 22nF 630V 10per | 类似代替 | TDK CGA5K4X7R2J223K130AA 多层陶瓷电容器, 表面贴装, CGA系列, 0.022 µF, ± 10%, X7R, 630 V, 1206 [3216 公制] | C3216X7R2J223K130AM和CGA5K4X7R2J223K130AA的区别 |
