CGA5F4C0G2J681J085AA
数据手册.pdfTDK(东电化)
被动器件
CGA5F4C0G2J681J085AA中文资料参数规格
技术参数
额定电压DC 630 V
电容 680 pF
容差 ±5 %
电介质特性 C0G/NP0
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 630 V
封装参数
安装方式 Surface Mount
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 0.85 mm
封装公制 3216
封装 1206
厚度 0.85 mm
物理参数
材质 C0G/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 4000
制造应用 汽车级, Automotive Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
CGA5F4C0G2J681J085AA引脚图与封装图

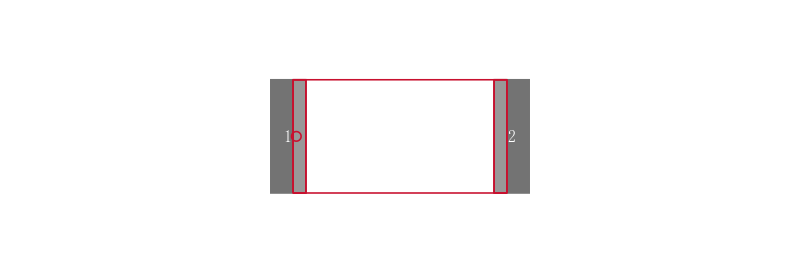

CGA5F4C0G2J681J085AA引脚图
CGA5F4C0G2J681J085AA封装图
CGA5F4C0G2J681J085AA封装焊盘图
在线购买CGA5F4C0G2J681J085AA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CGA5F4C0G2J681J085AA | TDK 东电化 | TDK CGA5F4C0G2J681J085AA 多层陶瓷电容器, 表面贴装, CGA系列, 680 pF, ± 5%, C0G / NP0, 630 V, 1206 [3216 公制] | 搜索库存 |
替代型号CGA5F4C0G2J681J085AA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CGA5F4C0G2J681J085AA 品牌： TDK 东电化 封装： 1206 680pF 630V 5per | 当前型号 | TDK CGA5F4C0G2J681J085AA 多层陶瓷电容器, 表面贴装, CGA系列, 680 pF, ± 5%, C0G / NP0, 630 V, 1206 [3216 公制] | 当前型号 |
| 型号： C3216C0G2J681J085AA 品牌： 东电化 封装： 680pF 630V 5per | 完全替代 | TDK C3216C0G2J681J085AA 多层陶瓷电容器, 表面贴装, C Series, 680 pF, ± 5%, C0G / NP0, 630 V, 1206 [3216 公制] | CGA5F4C0G2J681J085AA和C3216C0G2J681J085AA的区别 |
| 型号： MC1206N681J631CT 品牌： Multicomp 封装： 1206 680pF 630V 5per | 类似代替 | MULTICOMP MC1206N681J631CT 多层陶瓷电容器, 表面贴装, MC系列, 680 pF, ± 5%, C0G / NP0, 630 V, 1206 [3216 公制] | CGA5F4C0G2J681J085AA和MC1206N681J631CT的区别 |
| 型号： B37871K5681J060 品牌： 爱普科斯 封装： 1206 680pF 50V ±5% | 功能相似 | 多层陶瓷电容器 Multilayer ceramic capacitors | CGA5F4C0G2J681J085AA和B37871K5681J060的区别 |
