CDCLVC1103PW

CDCLVC1103PW

TI(德州仪器) 主动器件

3.3 V和2.5 V LVCMOS高性能时钟缓冲器系列 3.3 V and 2.5 V LVCMOS High-Performance Clock Buffer Family

时钟 扇出缓冲器(分配) IC 1:3 8-TSSOP(0.173",4.40mm 宽)


得捷:
IC CLK BUFFER 1:3 250MHZ 8TSSOP


立创商城:
CDCLVC1103PW


德州仪器TI:
Low jitter, 1:3 LVCMOS fan-out clock buffer


e络盟:
时钟缓冲器, 180 MHz, 2.3V-2.7V电源, 3输出, TSSOP-8


艾睿:
Clock Fanout Buffer 3-OUT 1-IN 1:3 8-Pin TSSOP Tube


安富利:
Clock Fanout Buffer 3-OUT 8-Pin TSSOP Tube


Chip1Stop:
Clock Fanout Buffer 3-OUT 1-IN 1:3 8-Pin TSSOP Tube


Verical:
Clock Fanout Buffer 3-OUT 1-IN 1:3 8-Pin TSSOP Tube


Newark:
# TEXAS INSTRUMENTS  CDCLVC1103PW  CLOCK BUFFER, 180MHZ, TSSOP-8


CDCLVC1103PW中文资料参数规格
技术参数

频率 180 MHz

电源电压DC 2.30V ~ 3.60V

输出接口数 3

供电电流 6.00 mA

电路数 1

针脚数 8

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.3V ~ 3.6V

电源电压Max 2.7 V

电源电压Min 2.3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

宽度 6.6 mm

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 消费电子产品, 工业, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

CDCLVC1103PW引脚图与封装图

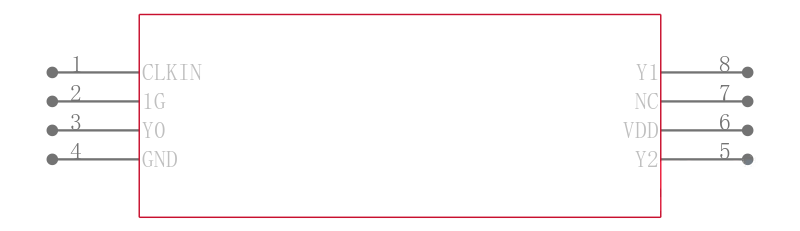

CDCLVC1103PW引脚图

CDCLVC1103PW引脚图

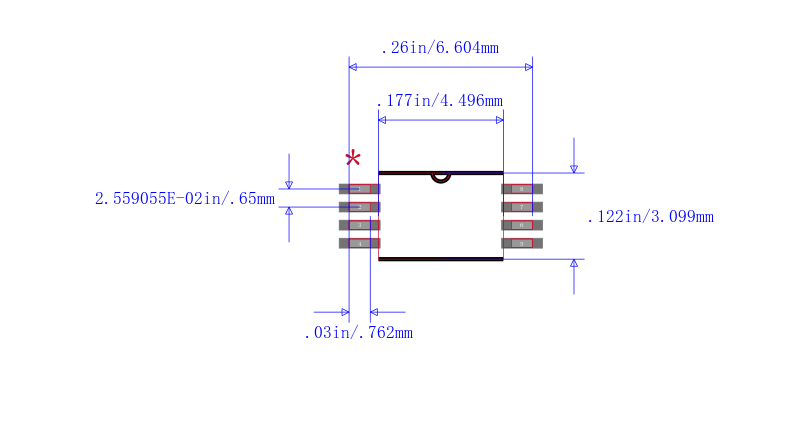

CDCLVC1103PW封装图

CDCLVC1103PW封装图

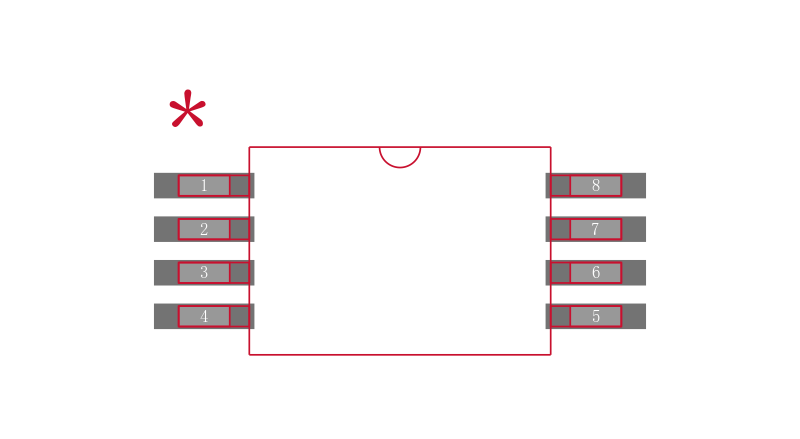

CDCLVC1103PW封装焊盘图

CDCLVC1103PW封装焊盘图

在线购买CDCLVC1103PW
型号 制造商 描述 购买
CDCLVC1103PW TI 德州仪器 3.3 V和2.5 V LVCMOS高性能时钟缓冲器系列 3.3 V and 2.5 V LVCMOS High-Performance Clock Buffer Family 搜索库存
替代型号CDCLVC1103PW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: CDCLVC1103PW

品牌: TI 德州仪器

封装: TSSOP 8Pin 2.3V to 3.6V 3Output

当前型号

3.3 V和2.5 V LVCMOS高性能时钟缓冲器系列 3.3 V and 2.5 V LVCMOS High-Performance Clock Buffer Family

当前型号

型号: CDCLVC1103PWR

品牌: 德州仪器

封装: TSSOP 8Pin 2.3V to 3.6V 3Output

类似代替

TEXAS INSTRUMENTS  CDCLVC1103PWR  芯片, 时钟缓冲器, 250MHZ, TSSOP-8

CDCLVC1103PW和CDCLVC1103PWR的区别
