BCS-108-L-S-TE
数据手册.pdfSamtec(申泰电子)
连接器与适配器

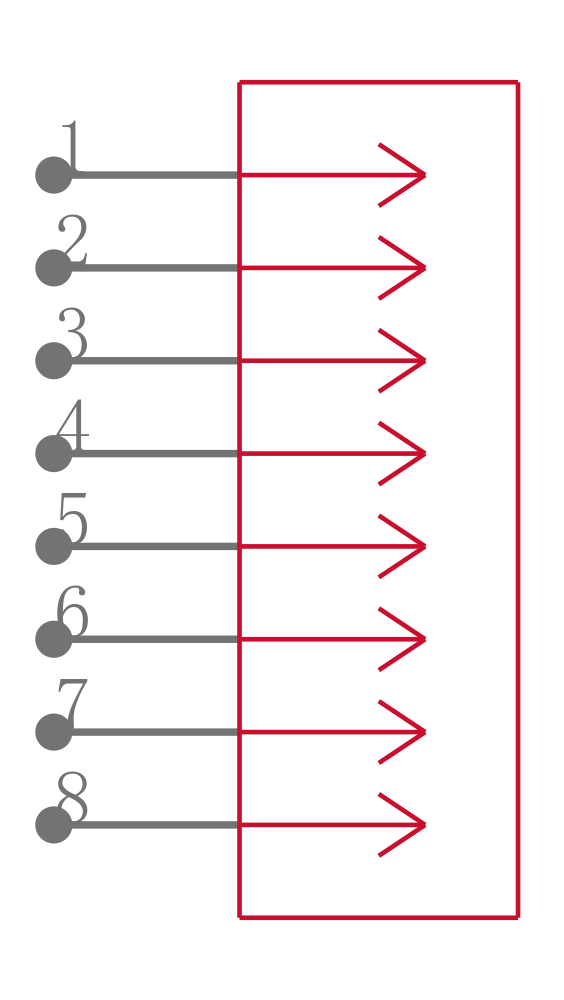

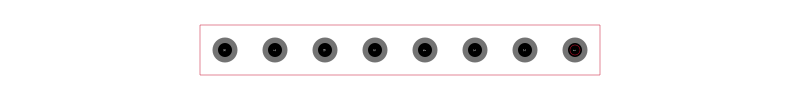

SAMTEC BCS-108-L-S-TE 板至板连接, 垂直, BCS系列, 8 触点, 插座, 2.54 mm, 通孔安装, 1 排
标准 2.54 mm 盒插座板 - BCS 系列
BCS 系列板对板印刷电路板通孔安装标准连箱接器插座板，带 2.54 mm 节距，单排配置和可选择顶部触点或水平接入主体方向。 这些 BCS 系列 2.54mm 印刷电路板板对板盒连接器插座板的主体，由黑色液晶聚合物制成，接触点由磷青铜制成，上面有 0.25μm 镀金，引线进行表面无光泽镀锡。 这些 BCS 板对板盒连接器插座板的温度范围是 -55 °C 至 +125 °C。
部件号 BCS-XXX-X HE 为单排，水平接入。
部件号 BCS-XXX-X TE 为单排，顶部接入。
### 注
这些 BCS 系列板对板盒连接器插座可与以下产品配用:
TSW 系列直通方空支柱管座 - 库存号 767-0877（典型）。
TSM 系列 SMT 方空支柱管座 - 库存号 765-6489（典型）。
DW 系列弹性方形板堆叠架- 277-9720（典型）。
EW 系列弹性方形板堆叠架- 277-9742（典型）。
