BQ24002PWPG4

TI(德州仪器) 主动器件

单节锂离子电池充电管理ICFOR PDAS SINGLE-CELL LI-ION CHARGE MANAGEMENT ICFOR PDAS

锂离子充电器 IC 20-HTSSOP

得捷:
IC BATT CHG LI-ION 1CEL 20HTSSOP

贸泽:
Battery Management Li-Ion Linear Charge Management IC

艾睿:
Linear Charge Management Li-Ion 1200mA 4.1V/4.2V 20-Pin HTSSOP EP Tube

安富利:
Linear Charge Management Li-Ion 1200mA 4.1V/4.2V 20-Pin HTSSOP EP Tube

Chip1Stop:
Linear Charge Management Li-Ion 1200mA 4.1V/4.2V 20-Pin HTSSOP EP Tube

Verical:
Linear Battery Charger Li-Ion/Li-Pol 1200mA 4.1V/4.2V 20-Pin HTSSOP EP Tube

德州仪器TI:
1-cell, 1.2-A, linear Li-ion battery charger with integrated FET, two LED

BQ24002PWPG4中文资料参数规格

技术参数

输入电压DC 10.0 V

输出电压 4.2 V

输出电流 1200 mA

工作温度Max 70 ℃

工作温度Min -20 ℃

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.15 mm

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

BQ24002PWPG4引脚图与封装图

BQ24002PWPG4引脚图

BQ24002PWPG4封装图

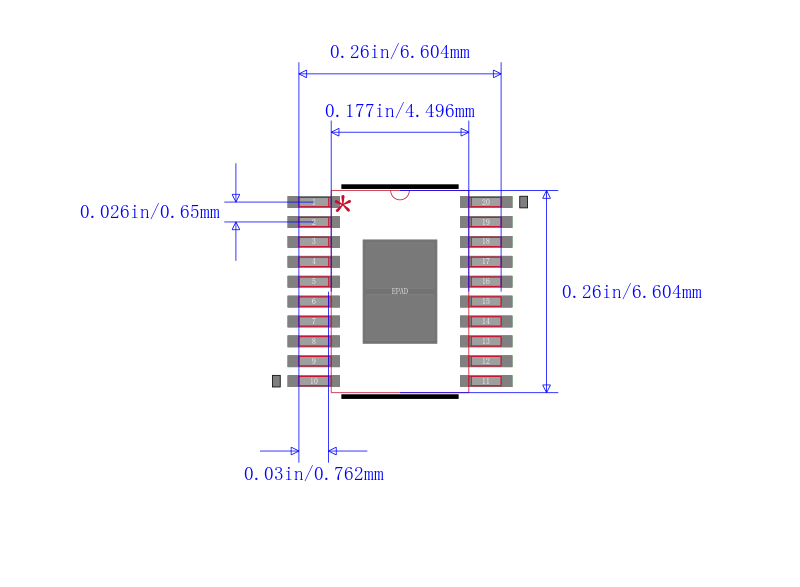

BQ24002PWPG4封装焊盘图

在线购买BQ24002PWPG4

型号	制造商	描述	购买
BQ24002PWPG4	TI 德州仪器	单节锂离子电池充电管理ICFOR PDAS SINGLE-CELL LI-ION CHARGE MANAGEMENT ICFOR PDAS	搜索库存

替代型号BQ24002PWPG4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： BQ24002PWPG4 品牌： TI 德州仪器封装： 20-TSSOP 10V 20Pin	当前型号	单节锂离子电池充电管理ICFOR PDAS SINGLE-CELL LI-ION CHARGE MANAGEMENT ICFOR PDAS	当前型号
型号： BQ24002PWPRG4 品牌：德州仪器封装： HTSSOP 10V 20Pin	完全替代	单节锂离子电池充电管理ICFOR PDAS SINGLE-CELL LI-ION CHARGE MANAGEMENT ICFOR PDAS	BQ24002PWPG4和BQ24002PWPRG4的区别
型号： BQ24002PWP 品牌：德州仪器封装： HTSSOP 10V 20Pin	类似代替	IC，Texas InstrumentsIntegrated battery charging ICs from Texas Instruments intended for use with Lithium-Ion & Lithium-Polymer cells. These devices provide a complete charging and monitoring solution and include internal power devices capable of supplying charging currents of up to several amps.### 电池管理，Texas Instruments	BQ24002PWPG4和BQ24002PWP的区别
型号： BQ24002PWPR 品牌：德州仪器封装： 20TSSOP 10V 20Pin	类似代替	单节锂离子电池充电管理ICFOR PDAS SINGLE-CELL LI-ION CHARGE MANAGEMENT ICFOR PDAS	BQ24002PWPG4和BQ24002PWPR的区别
