SN74ALVTH16240DLR

TI(德州仪器) 主动器件

2.5V/3.3V 16Bit Buffers/Drivers With 3-State Outputs 48-SSOP -40℃ to 85℃

缓冲器，反向 4 元件 4 位每元件三态 Output 48-SSOP

得捷:
IC BUFFER INVERT 3.6V 48SSOP

安富利:
Buffer/Line Driver 16-CH Inverting 3-ST BiCMOS 48-Pin SSOP T/R

Chip1Stop:
Buffer/Line Driver 16-CH Inverting 3-ST BiCMOS 48-Pin SSOP T/R

Win Source:
IC BUFFER INVERT 3.6V 48SSOP / Buffer, Inverting 4 Element 4 Bit per Element 3-State Output 48-SSOP

SN74ALVTH16240DLR中文资料参数规格

技术参数

电源电压DC 2.30V ~ 3.60V

输出接口数 16

电路数 4

位数 16

电压波节 3.30 V, 2.50 V

静态电流 2.30 µA

输出电流驱动 -333 µA

输入数 4

电源电压Max 3.6 V

电源电压Min 2.3 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 SSOP-48

外形尺寸

封装 SSOP-48

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74ALVTH16240DLR引脚图与封装图

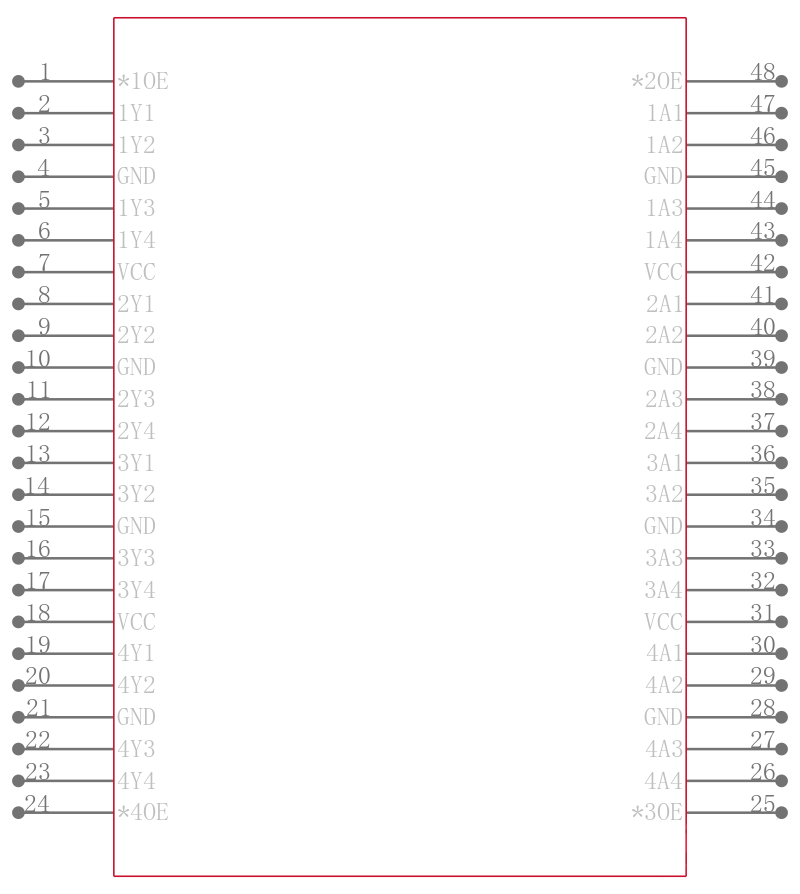

SN74ALVTH16240DLR引脚图

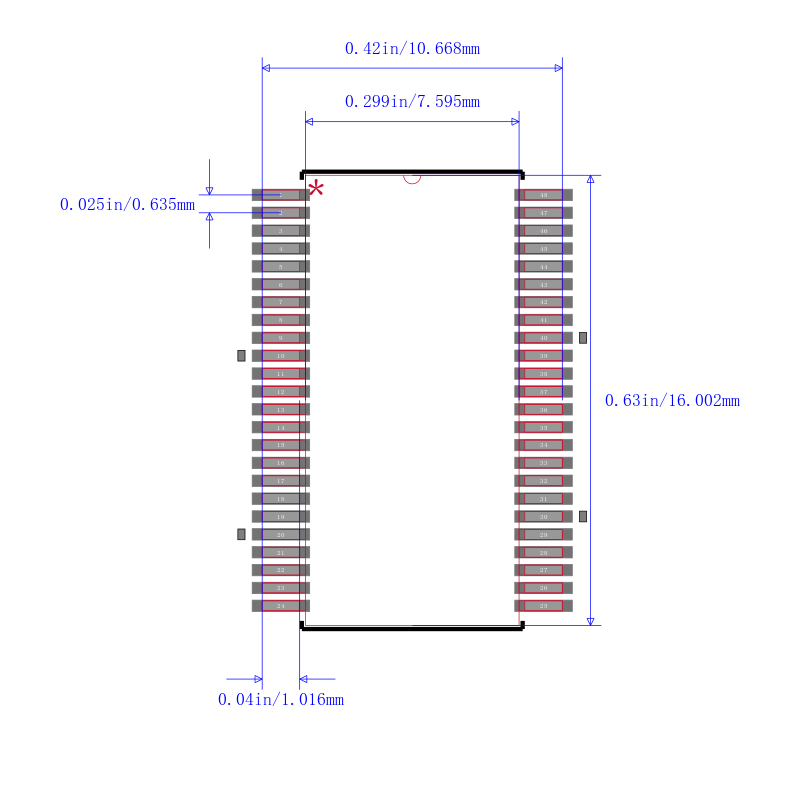

SN74ALVTH16240DLR封装图

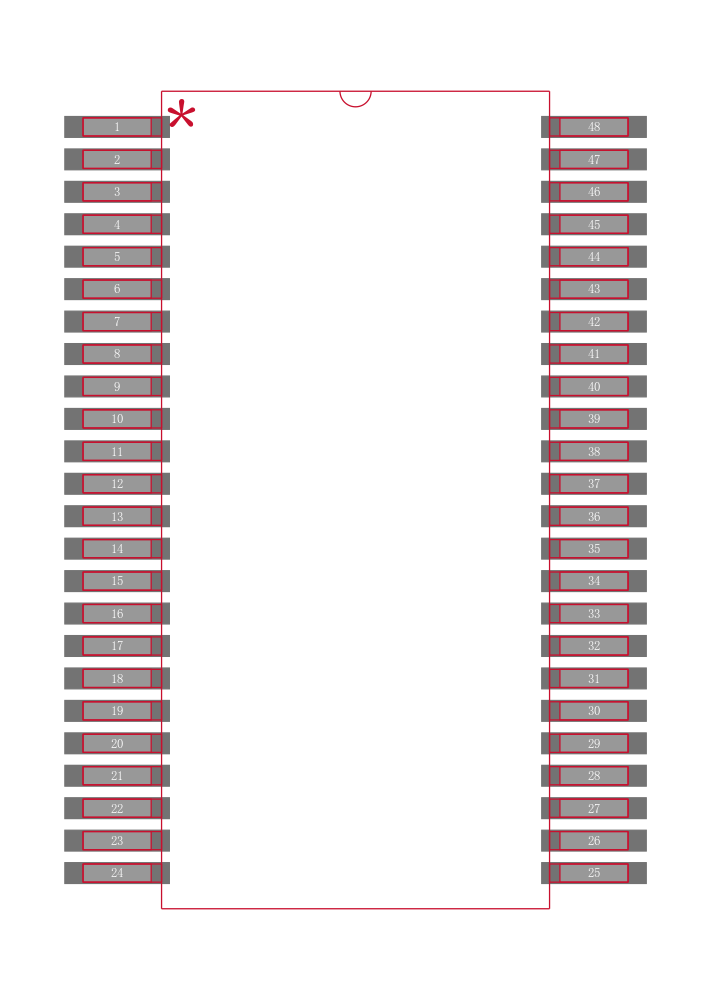

SN74ALVTH16240DLR封装焊盘图
