SN74HC365NE4

TI(德州仪器) 电子元器件分类

具有三态输出的六路缓冲器和线路驱动器 16-PDIP -40 to 85

Buffer, Non-Inverting 1 Element 6 Bit per Element 3-State Output 16-PDIP

得捷:
IC BUFF/DVR TRI-ST 6BIT 16DIP

立创商城:
SN74HC365NE4

艾睿:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin PDIP Tube

安富利:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin PDIP Tube

Verical:
Buffer/Line Driver 6-CH Non-Inverting 3-ST CMOS 16-Pin PDIP Tube

德州仪器TI:
6-ch, 2-V to 6-V buffers with 3-state outputs

SN74HC365NE4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 6

通道数 6

位数 6

传送延迟时间 20.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

输入数 6

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

封装 DIP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74HC365NE4引脚图与封装图

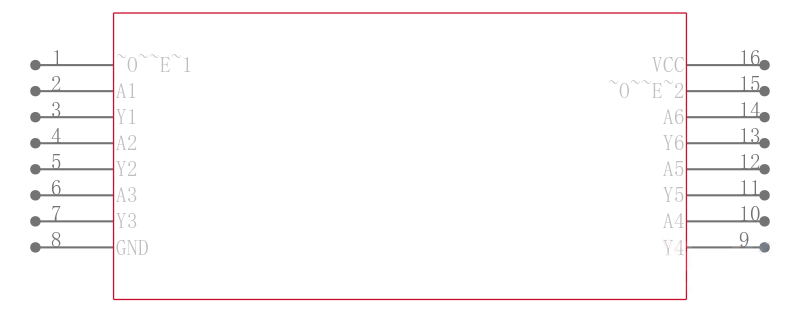

SN74HC365NE4引脚图

SN74HC365NE4封装图

SN74HC365NE4封装焊盘图

在线购买SN74HC365NE4

型号	制造商	描述	购买
SN74HC365NE4	TI 德州仪器	具有三态输出的六路缓冲器和线路驱动器 16-PDIP -40 to 85	搜索库存

替代型号SN74HC365NE4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74HC365NE4 品牌： TI 德州仪器封装： 16-DIP 6Bit 2V to 6V 16Pin	当前型号	具有三态输出的六路缓冲器和线路驱动器 16-PDIP -40 to 85	当前型号
型号： SN74HC365N 品牌：德州仪器封装： 16PDIP 6Bit 2V to 6V 16Pin	完全替代	74HC 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS Logic IC 的一系列反相器和缓冲器。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。### 74HC 系列	SN74HC365NE4和SN74HC365N的区别
型号： SNJ54HC365J 品牌：德州仪器封装： CDIP 2V to 6V	类似代替	具有三态输出HEX公交车司机 HEX BUS DRIVERS WITH 3-STATE OUTPUTS	SN74HC365NE4和SNJ54HC365J的区别
型号： SN54HC365J 品牌：德州仪器封装： CDIP 2V to 6V	类似代替	具有三态输出HEX公交车司机 HEX BUS DRIVERS WITH 3-STATE OUTPUTS	SN74HC365NE4和SN54HC365J的区别
