ELLCTV561M
数据手册.pdf
Panasonic
松下
被动器件
ELLCTV561M中文资料参数规格
技术参数
容差 ±20 %
电感 560 µH
自谐频率 100 kHz
产品系列 ELLCTV
电阻 810 mΩ
共振频率 100 kHz
屏蔽 Yes
电感公差 ±20 %
测试频率 100 kHz
工作温度Max 105 ℃
工作温度Min -40 ℃
电阻DC Max 0.81 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 1245/12*12*4.5mm
外形尺寸
长度 12 mm
宽度 12.0 mm
高度 4.5 mm
封装 1245/12*12*4.5mm
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 500
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ELLCTV561M引脚图与封装图
ELLCTV561M引脚图

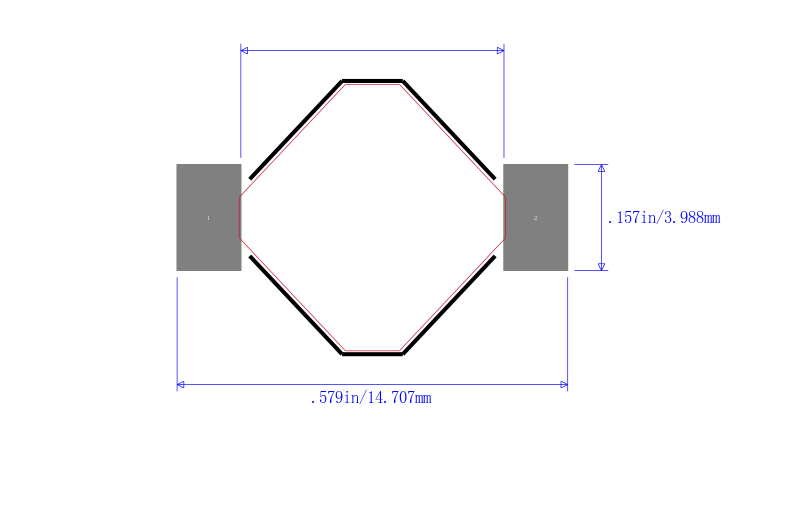

ELLCTV561M封装图

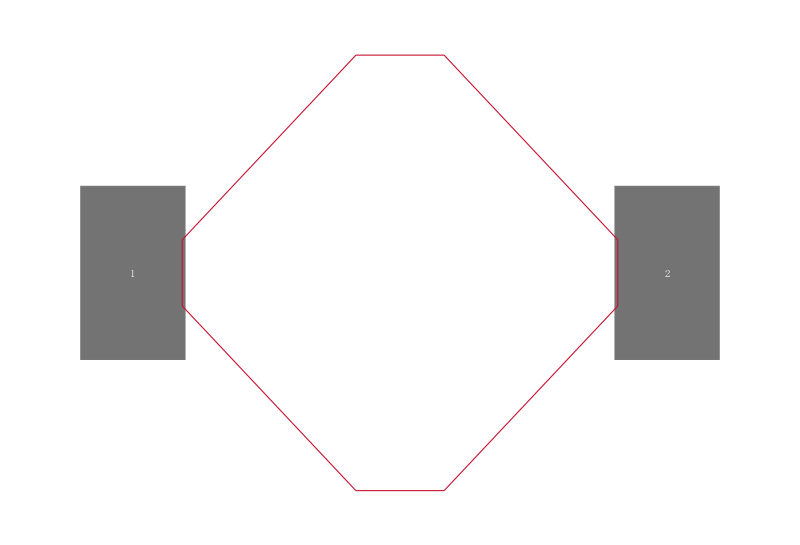

ELLCTV561M封装焊盘图
