ERJ-12ZYJ680U

ERJ-12ZYJ680U

数据手册.pdf
Panasonic(松下) 电子元器件分类

ERJ 系列 2010 68 Ω ±5% 0.75 W ±200 ppm/°C 厚膜 贴片电阻

Res Thick Film 2010 68 Ohm 5% 0.75W3/4W ±200ppm/°C Pad SMD Automotive T/R


得捷:
RES SMD 68 OHM 5% 3/4W 2010


艾睿:
Res Thick Film 2010 68 Ohm 5% 0.75W3/4W ±200ppm/°C Molded SMD Automotive T/R


立创商城:
68Ω ±5% 750mW


Verical:
Res Thick Film 2010 68 Ohm 5% 0.75W3/4W ±200ppm/C Molded SMD Automotive T/R


MASTER:
Res Thick Film 2010 68 Ohm 5% 0.75W3/4W ±200ppm/°C Pad SMD Automotive T/R


Online Components:
Res Thick Film 2010 68 Ohm 5% 0.75W3/4W ±200ppm/°C Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 2010 68 Ohm 5% 0.75W3/4W ±200ppm/°C Pad SMD Automotive T/R


Win Source:
RES SMD 68 OHM 5% 3/4W 2010


ERJ-12ZYJ680U中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±5 %

额定功率 0.75 W

电阻 68 Ω

阻值偏差 ±5 %

工作温度Max 155 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装公制 5025

封装 2010

外形尺寸

长度 5.00 mm

宽度 2.50 mm

高度 0.6 mm

封装公制 5025

封装 2010

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8533210030

ERJ-12ZYJ680U引脚图与封装图

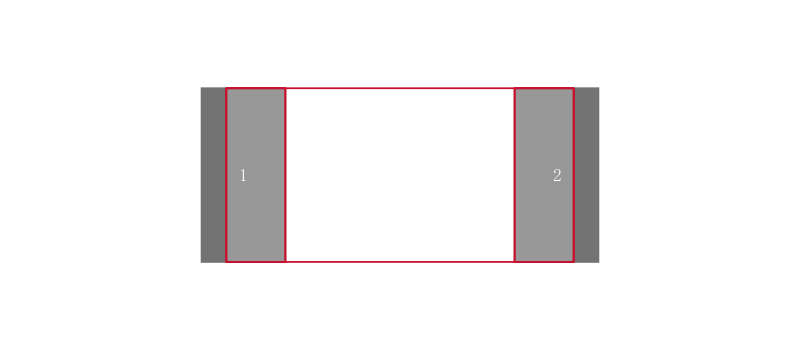

ERJ-12ZYJ680U引脚图

ERJ-12ZYJ680U引脚图

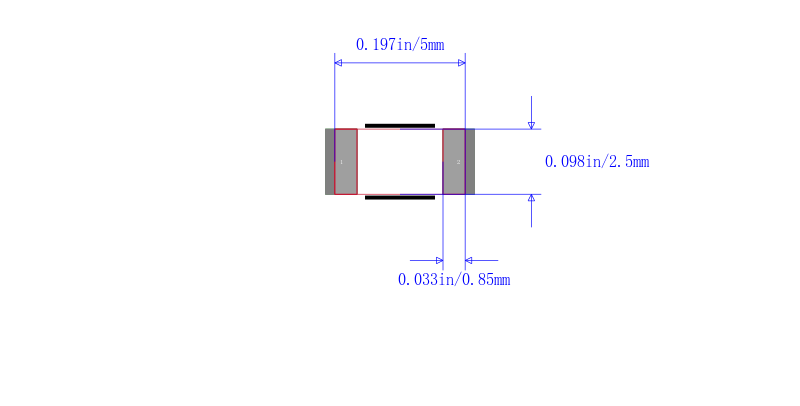

ERJ-12ZYJ680U封装图

ERJ-12ZYJ680U封装图

ERJ-12ZYJ680U封装焊盘图

ERJ-12ZYJ680U封装焊盘图

在线购买ERJ-12ZYJ680U
型号 制造商 描述 购买
ERJ-12ZYJ680U Panasonic 松下 ERJ 系列 2010 68 Ω ±5% 0.75 W ±200 ppm/°C 厚膜 贴片电阻 搜索库存
替代型号ERJ-12ZYJ680U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ-12ZYJ680U

品牌： Panasonic 松下

封装： 2010 68ohms 5per 750mW 200V

当前型号

ERJ 系列 2010 68 Ω ±5% 0.75 W ±200 ppm/°C 厚膜 贴片电阻

当前型号

型号： RMCF2010JT68R0

品牌： Stackpole Electronics

封装： 2010 68ohms 750mW 5per

类似代替

RMCF 系列 2010 0.75 W 68 Ohm ±5 % ±200 ppm/°C 表面贴装 厚膜 贴片电阻

ERJ-12ZYJ680U和RMCF2010JT68R0的区别

型号： RK73B2HTTE680J

品牌： KOA Speer

封装： 2010 68Ω ±5% 750mW 200V

类似代替

Res Thick Film 2010 68Ω 5% 3/4W 200ppm/℃ Molded SMD SMD Embossed Plastic T/R

ERJ-12ZYJ680U和RK73B2HTTE680J的区别
