292161-4

292161-4

数据手册.pdf

TE Connectivity 2.0mm 标准类型单排印刷电路板通孔安装管座 - CT 系列CT 系列 2.0mm 标准类型单排印刷电路板安装插头式支柱管座，接受 22 至 28 AWG 电线尺寸。 这些插头式印刷电路板支柱管座部分有罩，采用标准通孔垂直或水平板安装，带弯曲支脚，可帮助固定印刷电路板。这些 CT 系列插头式印刷电路板支柱管座的引脚触点为镀锡黄铜，且外壳由 UL94V-0 尼龙 66 热塑性塑料制成。 有关合适的配接产品，请参见库存号 680-1294 和 681-1623（典型）。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案，用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号，这是一个用于制作线束的共用端接连接器系统。 2 种端接方法：IDC，压接 散线互连 电路范围 2-30 AWG 22∼30 纽结，用于自锁在木板上 应用包括： 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方

AMP CT 2 mm 标准型印刷电路板管座

AMP CT 2 mm 印刷电路板管座具有微型设计和单壁罩。这些 AMP CT 管座具有极化和配接固定功能，用于精确和牢固地连接到配接的电缆。这些 AMP CT 管座的焊接支脚采用弯曲设计，可牢固地自固定到印刷电路板上。这些 AMP CT 2 mm 印刷电路板管座提供垂直或直角安装配置。

### 特点和优势

• 微型设计

• 极化和配接固定功能

• 弯曲焊接支脚，用于牢固自锁在印刷电路板上

### TE Connectivity 2.00mm CT 互连系统

AMP CT 2 mm 微型互连系统，可用于线到板和线对线应用，具有公认的线束处理能力。AMP CT 2 mm 连接器系统包含盒式和有罩印刷电路板管座和配接压接或 MT（大量端接）电缆安装外壳。MT 外壳带有 IDC 触点。

292161-4中文资料参数规格
技术参数

触点数 4

极性 Male

触点电镀 Tin

额定电压DC 125 V

额定电压AC 125 V

额定电流 4 A

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 4

额定电流Max 2A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 125 VAC

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

封装 Through Hole

引脚间距 2.00 mm

外形尺寸

长度 9.8 mm

宽度 3.6 mm

高度 6.8 mm

封装 Through Hole

引脚间距 2.00 mm

针脚长度 3.2 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

材质 Nylon

工作温度 -30℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

制造应用 工业, Industrial, 音频, 通用, HVAC, Audio, 计算机和计算机周边, Computers & Computer Peripherals

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

292161-4引脚图与封装图

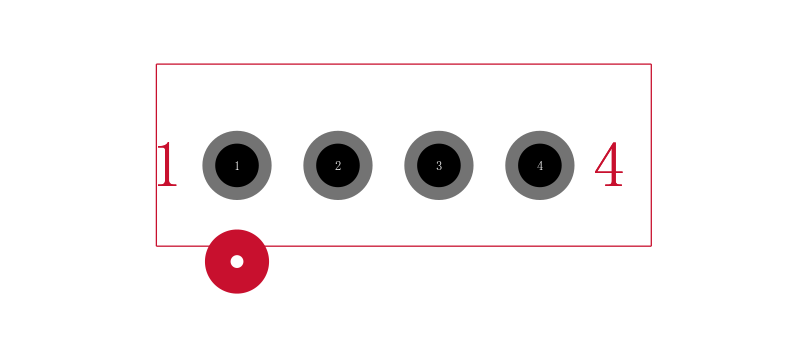

292161-4引脚图

292161-4引脚图

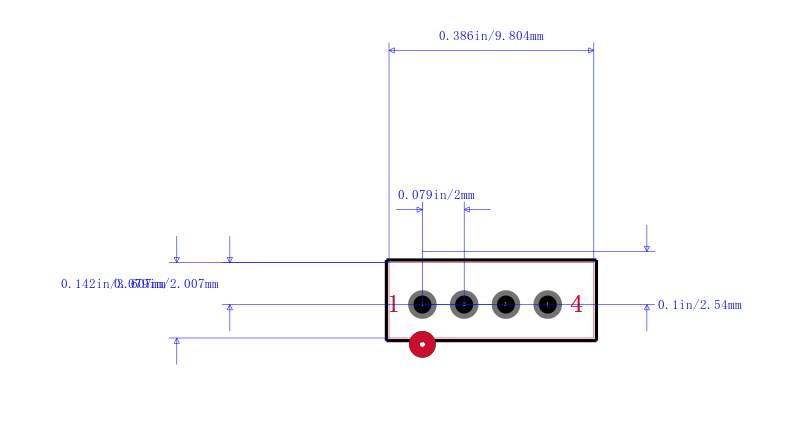

292161-4封装图

292161-4封装图

292161-4封装焊盘图

292161-4封装焊盘图
