2SC5551AF-TD-E中文资料参数规格
技术参数
频率 3500 MHz
极性 NPN
耗散功率 1.3 W
击穿电压集电极-发射极 30 V
集电极最大允许电流 0.3A
最小电流放大倍数hFE 135 @50mA, 5V
额定功率Max 1.3 W
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1.3 W
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-243
外形尺寸
长度 4.5 mm
宽度 2.5 mm
高度 1.5 mm
封装 TO-243
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
2SC5551AF-TD-E引脚图与封装图

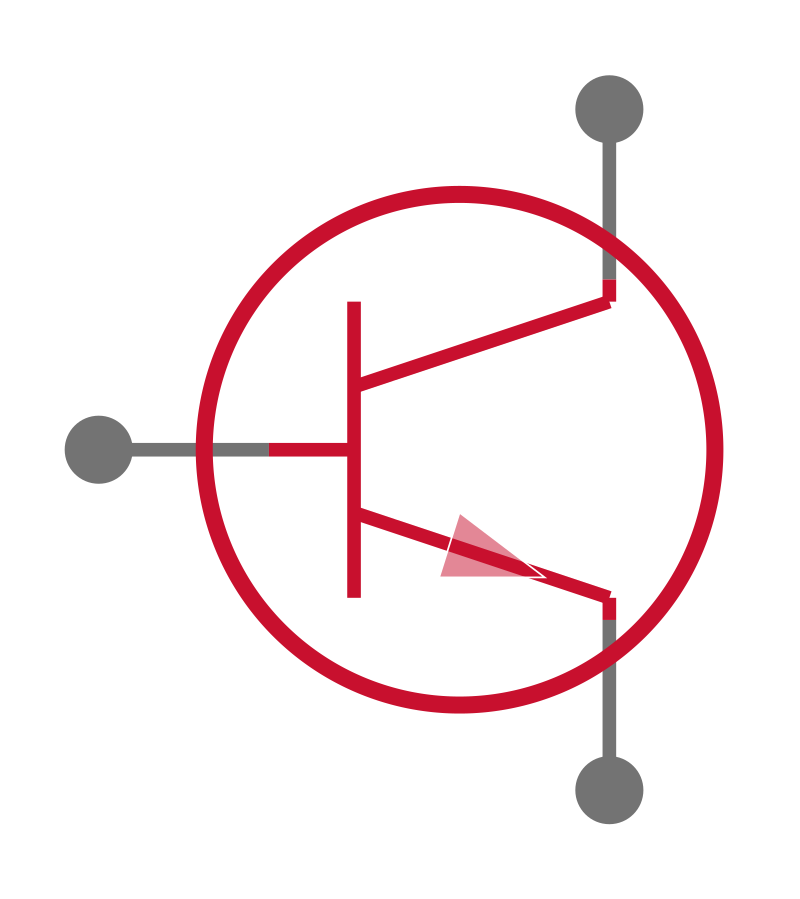

2SC5551AF-TD-E引脚图

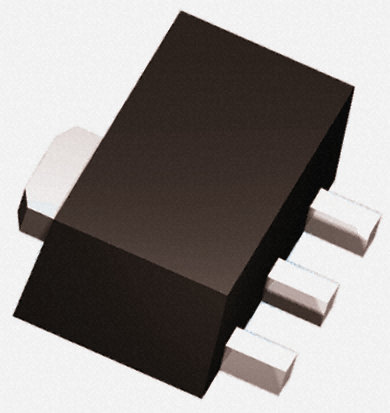

2SC5551AF-TD-E封装图

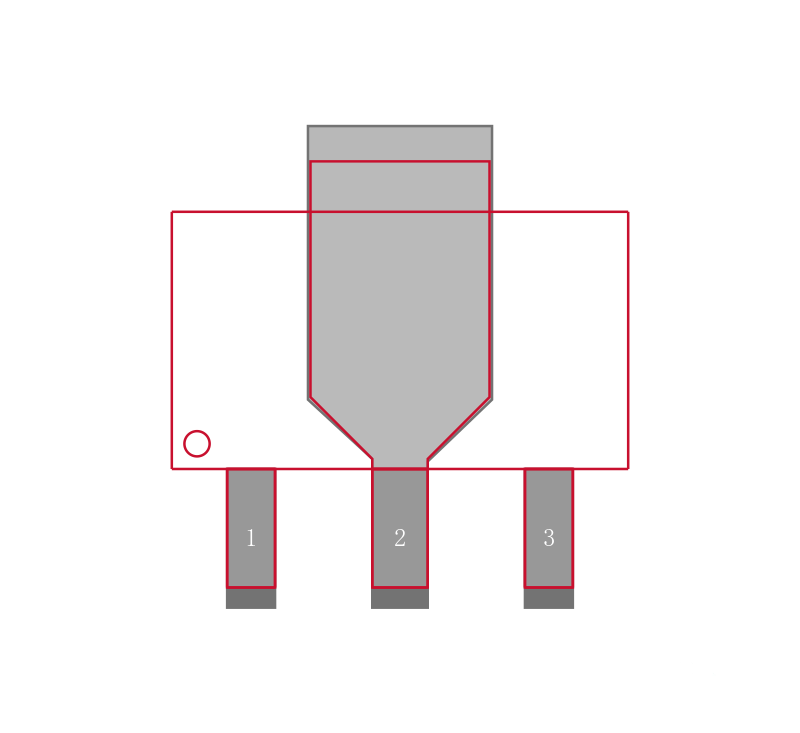

2SC5551AF-TD-E封装焊盘图
