09-48-1124
数据手册.pdfMolex(莫仕)
连接器与适配器
09-48-1124中文资料参数规格
技术参数
触点数 12
极性 Female
触点电镀 Tin
额定电流 5 A
排数 1
方向 Right Angle
针脚数 12
额定电压 250 V
封装参数
安装方式 Through Hole
引脚间距 3.96 mm
外形尺寸
长度 47.45 mm
宽度 11.4 mm
高度 7.82 mm
引脚间距 3.96 mm
物理参数
外壳颜色 White
颜色 White
触点材质 Phosphor Bronze
外壳材质 Plastic
其他
产品生命周期 Unknown
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536694040
09-48-1124引脚图与封装图

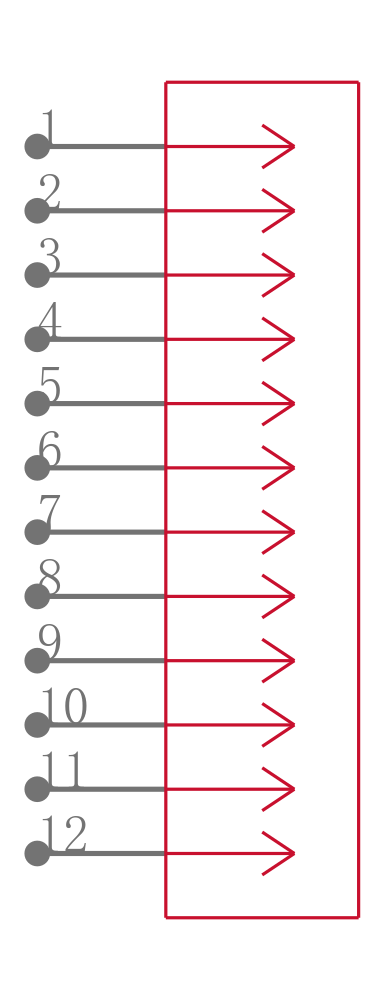

09-48-1124引脚图

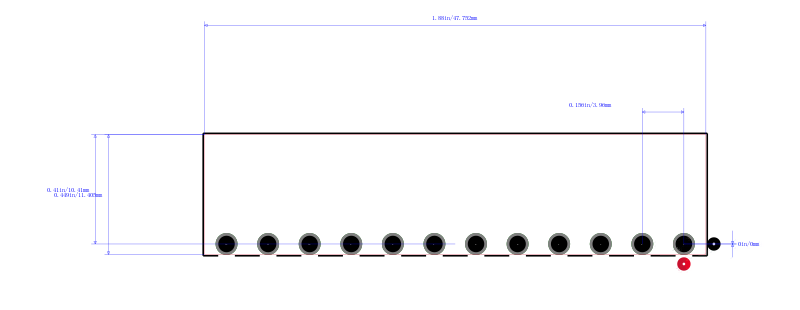

09-48-1124封装图
09-48-1124封装焊盘图
在线购买09-48-1124
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 09-48-1124 | Molex 莫仕 | 3.96毫米（ .156 “ ）间距KK® PC板连接器，直角，聚酯连接器， 5.0μM （ 200μ ”），锡（Sn ） ，12个电路 3.96mm .156" Pitch KK® PC Board Connector, Right Angle, Polyester Connector, 5.0μm 200μ" Tin Sn, 12 Circuits | 搜索库存 |
