TPS40052PWPRG4

TI(德州仪器) 主动器件

具有 DDR 跟踪的宽输入 8V-40V 最高频率 1MHz 的同步降压控制器 16-HTSSOP -40 to 85

Buck Regulator Positive Output Step-Down - DC-DC Controller IC 16-HTSSOP

得捷:
IC REG CTRLR BUCK 16HTSSOP

艾睿:
DC DC Cntrlr Single-OUT Sync Buck 10V to 40V Input 16-Pin HTSSOP EP T/R

安富利:
DC DC Cntrlr Single-OUT Sync Buck 10V to 40V Input 16-Pin HTSSOP EP T/R

Verical:
DC DC Cntrlr Single-OUT Sync Buck 10V to 40V Input 16-Pin HTSSOP EP T/R

TPS40052PWPRG4中文资料参数规格

技术参数

输出接口数 1

输出电压 0.7V ~ 35V

输出电流 20 A

静态电流 1.50 mA

调节输出数 1

开关频率 100kHz ~ 1MHz

过温保护 Yes

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 10 V

输出电流Max 20 A

最大占空比 0.94

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 10V ~ 40V

封装参数

引脚数 16

封装 HTSSOP-16

外形尺寸

封装 HTSSOP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPS40052PWPRG4引脚图与封装图

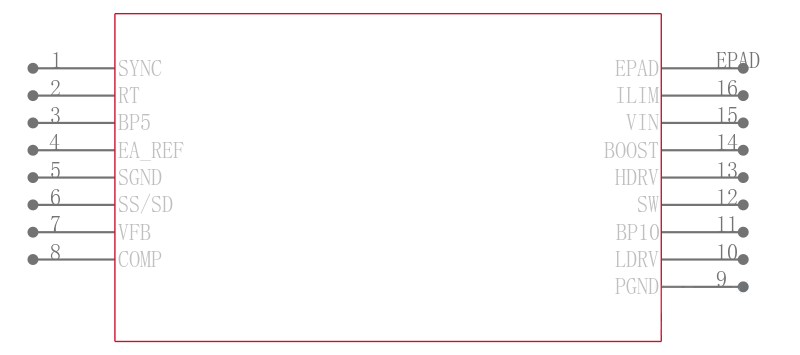

TPS40052PWPRG4引脚图

TPS40052PWPRG4封装图

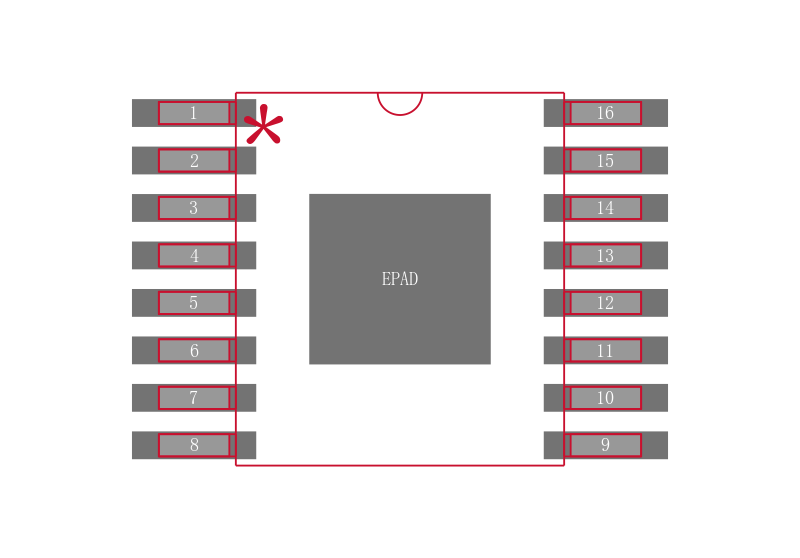

TPS40052PWPRG4封装焊盘图
