TPS40200MDREPG4
TI(德州仪器)
主动器件
TPS40200MDREPG4中文资料参数规格
技术参数
电源电压DC 4.50V min
输出接口数 1
输出电压 0.7V ~ 46V
输出电流 3 A
静态电流 1.50 mA
调节输出数 1
开关频率 35kHz ~ 500kHz
拓扑结构 Buck
输入电压Max 52 V
输入电压Min 4.5 V
输出电流Max 3 A
最大占空比 0.95
工作温度Max 125 ℃
工作温度Min -55 ℃
输入电压 4.5V ~ 52V
封装参数
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -55℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS40200MDREPG4引脚图与封装图

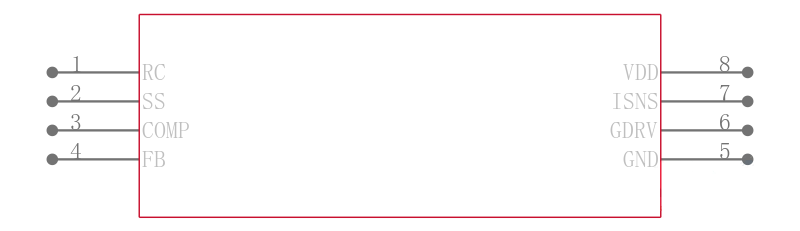

TPS40200MDREPG4引脚图
TPS40200MDREPG4封装图
TPS40200MDREPG4封装焊盘图
在线购买TPS40200MDREPG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS40200MDREPG4 | TI 德州仪器 | 宽输入范围非同步电压模式控制器 WIDE-INPUT-RANGE NONSYNCHRONOUS VOLTAGE-MODE CONTROLLER | 搜索库存 |
替代型号TPS40200MDREPG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS40200MDREPG4 品牌： TI 德州仪器 封装： 8-SOIC 3A 8Pin | 当前型号 | 宽输入范围非同步电压模式控制器 WIDE-INPUT-RANGE NONSYNCHRONOUS VOLTAGE-MODE CONTROLLER | 当前型号 |
| 型号： TPS40200MDREP 品牌： 德州仪器 封装： SOIC 46.8V 8Pin | 完全替代 | 宽输入范围非同步电压模式控制器 WIDE-INPUT-RANGE NONSYNCHRONOUS VOLTAGE-MODE CONTROLLER | TPS40200MDREPG4和TPS40200MDREP的区别 |
| 型号： V62/07618-01XE 品牌： 德州仪器 封装： SOIC 45.2V 3A 8Pin | 类似代替 | 宽输入范围非同步电压模式控制器 WIDE-INPUT-RANGE NONSYNCHRONOUS VOLTAGE-MODE CONTROLLER | TPS40200MDREPG4和V62/07618-01XE的区别 |
