TL431BIDG

TL431BIDG

数据手册.pdf

可编程精密参考源

分流器 电压基准 IC ±0.4% 8-SOIC


欧时:
ON Semiconductor, TL431BIDG


得捷:
IC VREF SHUNT ADJ 0.4% 8SOIC


立创商城:
Voltage Reference, Programmable Precision, Shunt Regulator


艾睿:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 8-Pin SOIC N Tube


安富利:
V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N Rail


Chip1Stop:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 8-Pin SOIC N Tube


Verical:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 8-Pin SOIC N Tube


Newark:
Voltage Reference, Precision, Shunt - Adjustable, TL431B Series, 2.495V to 36V, SOIC-8


力源芯城:
可编程精密参考源


DeviceMart:
IC VREF SHUNT PREC ADJ 8-SOICN


TL431BIDG中文资料参数规格
技术参数

额定电流 100 mA

容差 ±0.4 %

无卤素状态 Halogen Free

输出电压 2.495V ~ 36V

输出电流 100 mA

通道数 1

耗散功率 0.7 W

输入电压Max 37 V

输出电压Max 36 V

输出电压Min 2.495 V

输出电流Max 100 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

精度 ±0.4 %

输入电压 37 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

宽度 4 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

温度系数 ±50 ppm/℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

TL431BIDG引脚图与封装图

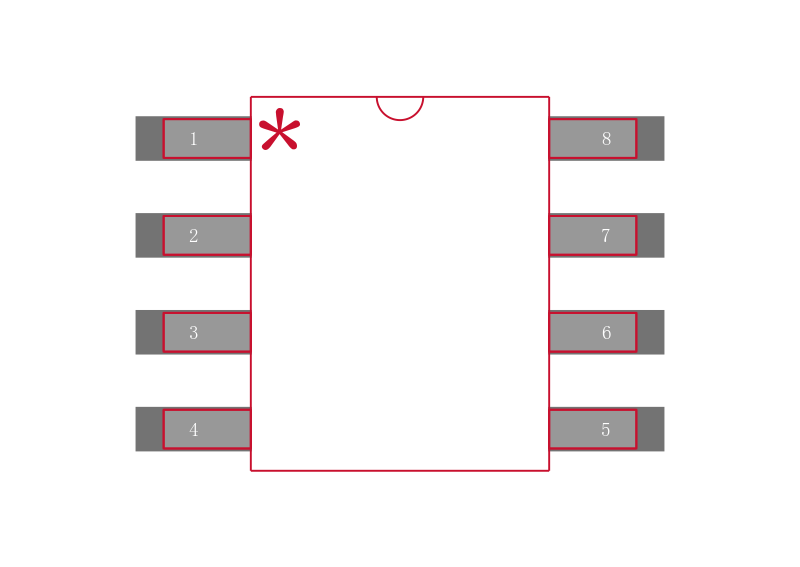

TL431BIDG引脚图

TL431BIDG引脚图

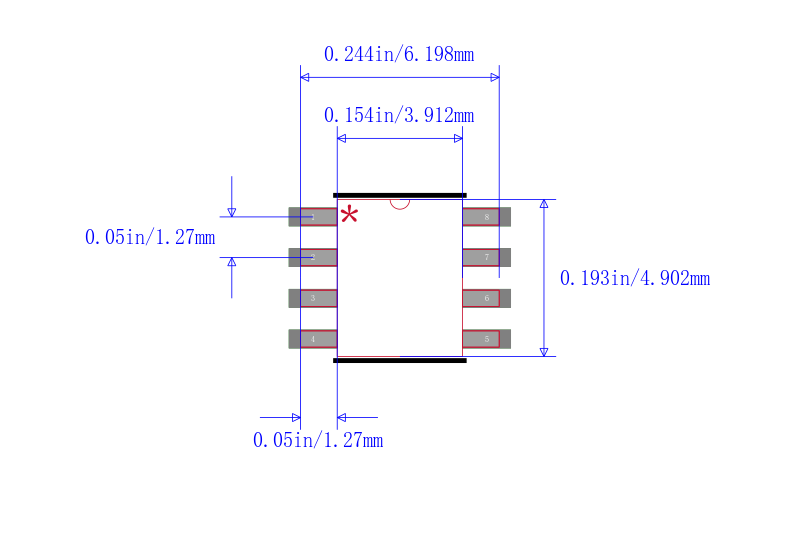

TL431BIDG封装图

TL431BIDG封装图

TL431BIDG封装焊盘图

TL431BIDG封装焊盘图

在线购买TL431BIDG
型号 制造商 描述 购买
TL431BIDG ON Semiconductor 安森美 可编程精密参考源 搜索库存
替代型号TL431BIDG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TL431BIDG

品牌： ON Semiconductor 安森美

封装： SOIC-8 36V 8Pin

当前型号

可编程精密参考源

当前型号

型号： TL431BCDR2G

品牌： 安森美

封装： SOP-8 150mA 8Pin

类似代替

ON Semiconductor### 电压参考，ON Semiconductor

TL431BIDG和TL431BCDR2G的区别

型号： TL431BIDR2G

品牌： 安森美

封装： SOIC 150mA 8Pin

类似代替

ON Semiconductor### 电压参考，ON Semiconductor

TL431BIDG和TL431BIDR2G的区别

型号： TL431BVDR2G

品牌： 安森美

封装： SOIC 150mA 8Pin

类似代替

ON SEMICONDUCTOR  TL431BVDR2G  电压基准, 精密, 分流 - 可调, TL431B系列, 2.495V至36V, SOIC-8

TL431BIDG和TL431BVDR2G的区别
