TL432QDBVRG4
TI(德州仪器)
主动器件
TL432QDBVRG4中文资料参数规格
技术参数
容差 ±2.2 %
输入电压DC 2.50V ~ 36.0V
输出电压 2.495V ~ 36V
输出电流 100 mA
输入电压Max 37 V
输出电压Max 36 V
输出电压Min 2.495 V
输出电流Max 100 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 125℃ TA
温度系数 ±34 ppm/℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TL432QDBVRG4引脚图与封装图
TL432QDBVRG4引脚图

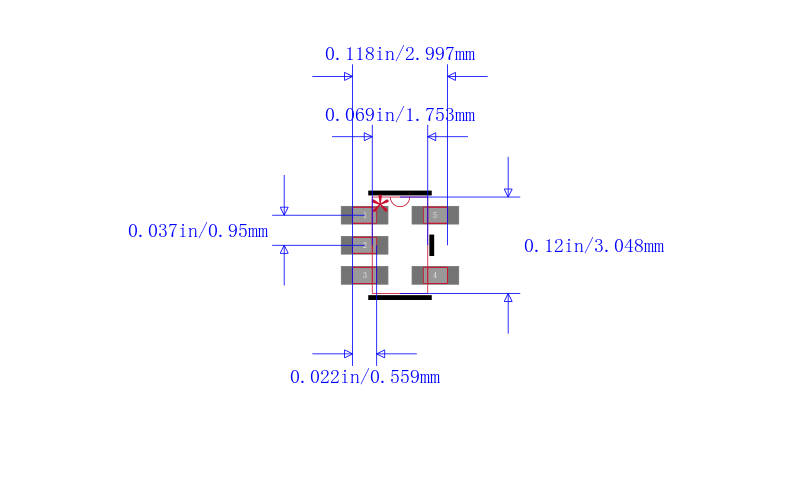

TL432QDBVRG4封装图

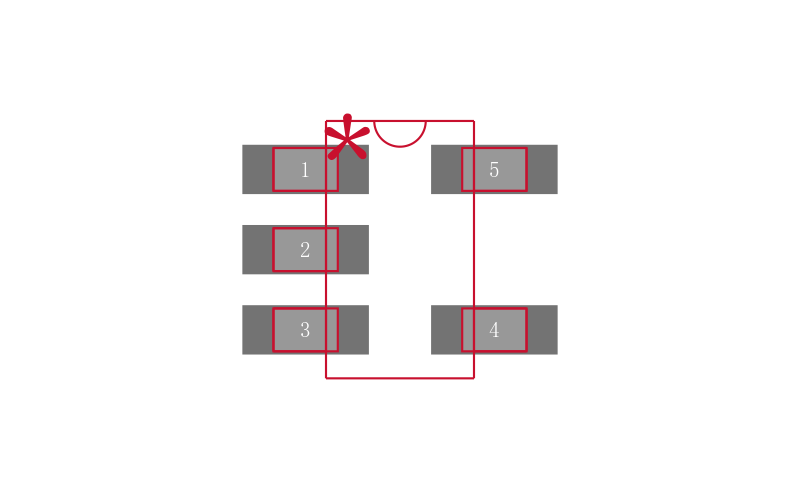

TL432QDBVRG4封装焊盘图
在线购买TL432QDBVRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TL432QDBVRG4 | TI 德州仪器 | 精密可编程参考 PRECISION PROGRAMMABLE REFERENCE | 搜索库存 |
替代型号TL432QDBVRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TL432QDBVRG4 品牌： TI 德州仪器 封装： SC-74A 5Pin | 当前型号 | 精密可编程参考 PRECISION PROGRAMMABLE REFERENCE | 当前型号 |
| 型号： TL431QDBVT 品牌： 德州仪器 封装： SOT-23 36V 100mA 5Pin | 完全替代 | TEXAS INSTRUMENTS TL431QDBVT 电压基准, 精密, 分流 - 可调, TL431系列, 2.495V至36V, SOT-23-5 | TL432QDBVRG4和TL431QDBVT的区别 |
| 型号： TL431QDBVR 品牌： 德州仪器 封装： 5SOT 150mA 5Pin | 完全替代 | 精密可编程参考 PRECISION PROGRAMMABLE REFERENCE | TL432QDBVRG4和TL431QDBVR的区别 |
| 型号： TL431QD 品牌： 德州仪器 封装： SOIC-8 8Pin | 完全替代 | 精密可编程参考 PRECISION PROGRAMMABLE REFERENCE | TL432QDBVRG4和TL431QD的区别 |
