TLV1543CN

TLV1543CN

TI(德州仪器) 主动器件

10 位, ### 模拟至数字转换器 - Texas Instruments

模数转换器 10 位,<=10MSPS,Texas Instruments

### 模拟至数字转换器 - Texas Instruments


得捷:
IC ADC 10BIT SAR 20DIP


立创商城:
TLV1543CN


德州仪器TI:
10-Bit 200 kSPS ADC Ser. Out, Built-In Self-Test Modes, Inherent S&H;, Pin Compat. w/TLC1543, 11 Ch.


欧时:
### 模数转换器 10 位, ### 模拟至数字转换器 - Texas Instruments


艾睿:
11-Channel Single ADC SAR 38ksps 10-bit Serial 20-Pin PDIP Tube


安富利:
ADC Single SAR 38ksps 10-bit Serial 20-Pin PDIP Tube


Chip1Stop:
Single ADC SAR 38ksps 10-bit Serial 20-Pin PDIP Tube


Verical:
11-Channel Single ADC SAR 38ksps 10-bit Serial 20-Pin PDIP Tube


力源芯城:
低工作电压,11输入通道,串行I/O接口10位A/D


TLV1543CN中文资料参数规格
技术参数

数字逻辑电平 SAR

输出电压 300 mV

供电电流 800 µA

电路数 1

通道数 11

位数 10

采样率 38 ksps

功耗 2.64 mW

模数转换数ADC 1

输入数 11

工作温度Max 70 ℃

工作温度Min 0 ℃

输入通道数 11

输入电压 3.3 V

封装参数

安装方式 Through Hole

引脚数 20

封装 PDIP-20

外形尺寸

长度 24.33 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLV1543CN引脚图与封装图
TLV1543CN引脚图

TLV1543CN引脚图

TLV1543CN封装图

TLV1543CN封装图

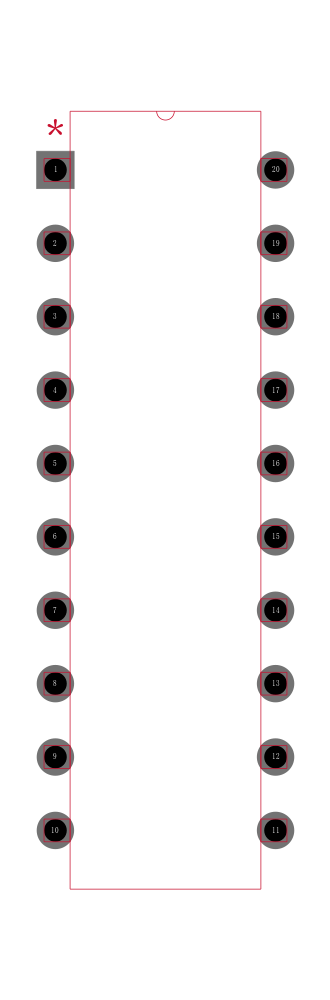

TLV1543CN封装焊盘图

TLV1543CN封装焊盘图

在线购买TLV1543CN
型号 制造商 描述 购买
TLV1543CN TI 德州仪器 10 位, ### 模拟至数字转换器 - Texas Instruments 搜索库存
替代型号TLV1543CN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TLV1543CN

品牌: TI 德州仪器

封装: 20PDIP 20Pin 10Bit

当前型号

10 位, ### 模拟至数字转换器 - Texas Instruments

当前型号

型号: 5962-9689401QRA

品牌: 德州仪器

封装:

完全替代

3.3V 10位模拟带串行控制和11个模拟输入数字转换器 3.3V 10 BIT ANALOG TO DIGITAL CONVERTERS WITH SERIAL CONTROL AND 11 ANALOG INPUTS

TLV1543CN和5962-9689401QRA的区别
