TLC274BIDG4

TLC274BIDG4

TI(德州仪器) 主动器件

该TLC274和TLC279四通道运算放大器结合了宽范围的输入失调电压等级的低失调电压漂移，高... The TLC274 and TLC279 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high...

通用 放大器 4 电路 - 14-SOIC


立创商城:
TLC274BIDG4


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


贸泽:
精密放大器 LinCMOS Precision Quad Op Amp


艾睿:
OP Amp Quad GP 16V 14-Pin SOIC Tube


安富利:
OP Amp Quad GP 16V 14-Pin SOIC Tube


Chip1Stop:
OP Amp Quad GP 16V 14-Pin SOIC Tube


Verical:
OP Amp Quad GP 16V 14-Pin SOIC Tube


德州仪器TI:
LinCMOS™ low offset quad operational amplifier


TLC274BIDG4中文资料参数规格
技术参数

电源电压DC 16.0 V

输出电流 ≤30 mA

供电电流 3.8 mA

电路数 4

通道数 4

耗散功率 950 mW

共模抑制比 65 dB

输入补偿漂移 1.80 µV/K

带宽 1.70 MHz

转换速率 3.60 V/μs

增益频宽积 1.7 MHz

输入补偿电压 2 mV

输入偏置电流 0.7 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 950 mW

共模抑制比Min 65 dB

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

TLC274BIDG4引脚图与封装图

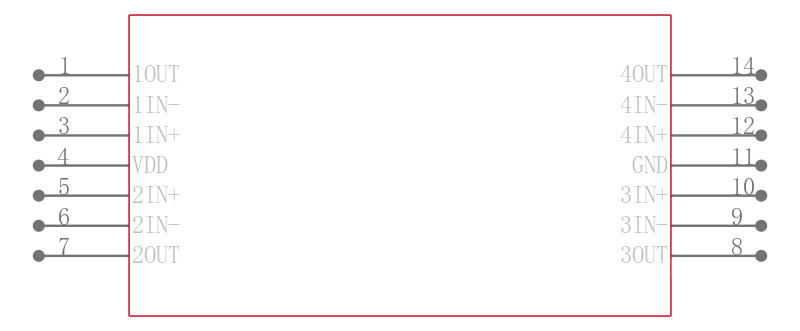

TLC274BIDG4引脚图

TLC274BIDG4引脚图

TLC274BIDG4封装图

TLC274BIDG4封装图

TLC274BIDG4封装焊盘图

TLC274BIDG4封装焊盘图

在线购买TLC274BIDG4
型号 制造商 描述 购买
TLC274BIDG4 TI 德州仪器 该TLC274和TLC279四通道运算放大器结合了宽范围的输入失调电压等级的低失调电压漂移，高... The TLC274 and TLC279 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high... 搜索库存
替代型号TLC274BIDG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TLC274BIDG4

品牌： TI 德州仪器

封装： SOIC 320kHz 4Channel 14Pin

当前型号

该TLC274和TLC279四通道运算放大器结合了宽范围的输入失调电压等级的低失调电压漂移，高... The TLC274 and TLC279 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high...

当前型号

型号： TLC274BIDR

品牌： 德州仪器

封装： SOIC 320kHz 4Channel 14Pin

类似代替

LinCMOS 运算放大器### 运算放大器，Texas Instruments

TLC274BIDG4和TLC274BIDR的区别

型号： TLC274BID

品牌： 德州仪器

封装： SOIC 320kHz 4Channel 14Pin

类似代替

TEXAS INSTRUMENTS  TLC274BID  运算放大器, 四路, 1.7 MHz, 4个放大器, 3.6 V/µs, 4V 至 16V, SOIC, 14 引脚

TLC274BIDG4和TLC274BID的区别

型号： TLC274BIDRG4

品牌： 德州仪器

封装： SOIC 320kHz 4Channel 14Pin

类似代替

该TLC274和TLC279四通道运算放大器结合了宽范围的输入失调电压等级的低失调电压漂移，高... The TLC274 and TLC279 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high...

TLC274BIDG4和TLC274BIDRG4的区别
