TL022CPSR

TL022CPSR

TI(德州仪器) 电子元器件分类

双路低功耗通用运算放大器 8-SO 0 to 70

description

The TL022 is a dual low-power operational amplifier designed to replace higher power devices in many applications without sacrificing system performance. High input impedance, low supply currents, and low equivalent input noise voltage over a wide range of operating supply voltages result in an extremely versatile operational amplifier for use in a variety of analog applications including battery-operated circuits. Internal frequency compensation, absence of latch-up, high slew rate, and output short-circuit protection assure ease of use.

Very Low Power Consumption

Power Dissipation With ±2-V Supplies 170 µW Typ

Low Input Bias and Offset Currents

Output Short-Circuit Protection

Low Input Offset Voltage

Internal Frequency Compensation

Latch-Up-Free Operation

Popular Dual Operational Amplifier Pinout

TL022CPSR中文资料参数规格
技术参数

供电电流 130 µA

电路数 2

通道数 2

共模抑制比 60 dB

输入补偿漂移 0.00 V/K

带宽 500 kHz

转换速率 500 mV/μs

增益频宽积 500 kHz

输入补偿电压 1 mV

输入偏置电流 100 nA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 0.5 MHz

共模抑制比Min 60 dB

电源电压 10V ~ 30V

电源电压Max 30 V

电源电压Min 10 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOP-8

外形尺寸

长度 6.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TL022CPSR引脚图与封装图
TL022CPSR封装图

TL022CPSR封装图

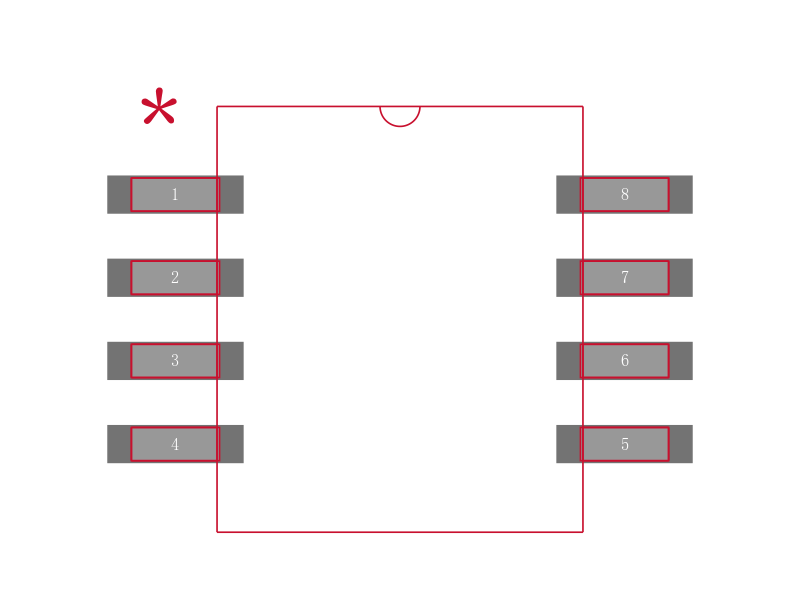

TL022CPSR封装焊盘图

TL022CPSR封装焊盘图

在线购买TL022CPSR
型号 制造商 描述 购买
TL022CPSR TI 德州仪器 双路低功耗通用运算放大器 8-SO 0 to 70 搜索库存
替代型号TL022CPSR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TL022CPSR

品牌: TI 德州仪器

封装: SOIC 8Pin 500mV/us 2Channel

当前型号

双路低功耗通用运算放大器 8-SO 0 to 70

当前型号

型号: TL022CPSRG4

品牌: 德州仪器

封装: SOIC 500kHz 2Channel 8Pin

完全替代

双路低功耗通用运算放大器 8-SO 0 to 70

TL022CPSR和TL022CPSRG4的区别

型号: TL022CPSRE4

品牌: 德州仪器

封装: SOIC 500kHz 2Channel 8Pin

完全替代

IC OPAMP GP 500kHz DUAL LP 8SOIC

TL022CPSR和TL022CPSRE4的区别
