TL2575-ADJIKV

TL2575-ADJIKV

TI(德州仪器) 主动器件

Step-Down DC/DC Converters Integrated Switch over 35V Input Max., Texas Instruments### 直流/直流开关调节器转换器(集成开关),Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。

Step-Down DC/DC Converters Integrated Switch over 35V Input Max., Texas Instruments

### 直流/直流开关调节器转换器(集成开关),Texas Instruments

Texas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


得捷:
IC REG BUCK ADJ 1A TO220-5


立创商城:
降压型 Vin=4.75V~40V Vout=1.23V~37V 1A


德州仪器TI:
1-A Simple Step-Down Switching Voltage Regulators


欧时:
Texas Instruments TL2575-ADJIKV 降压 开关调节器, 4.75 → 40 V输入, 1A最大输出


贸泽:
Switching Voltage Regulators 1-A Simple Step-Down Switching


艾睿:
Conv DC-DC 4.75V to 40V Step Down Single-Out 1.23V to 37V 1A 5-Pin5+Tab TO-220 Tube


安富利:
Conv DC-DC Single Step Down 4.75V to 40V 5-Pin5+Tab TO-220 Tube


Chip1Stop:
Step-Down Regulator 1-A Simple Step-Down Switching Voltage Regulators Conv DC-DC Single Step Down 4.75V to 40V 5-Pin 5+Tab TO-220 Tube


Verical:
Conv DC-DC 4.75V to 40V Step Down Single-Out 1.23V to 37V 1A 5-Pin5+Tab TO-220 Tube


DeviceMart:
IC REG BUCK ADJ 1A TO220-5


TL2575-ADJIKV中文资料参数规格
技术参数

输出接口数 1

输出电压 1.23V ~ 37V

输出电流 1 A

针脚数 5

静态电流 5.00 mA

调节输出数 1

开关频率 58 kHz

过温保护 Yes

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 4.75 V

输出电压Max 37 V

输出电压Min 1.23 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.75 V

输入电压 4.75V ~ 40V

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

长度 10.67 mm

宽度 4.7 mm

高度 16.51 mm

封装 TO-220-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2018/06/27

TL2575-ADJIKV引脚图与封装图

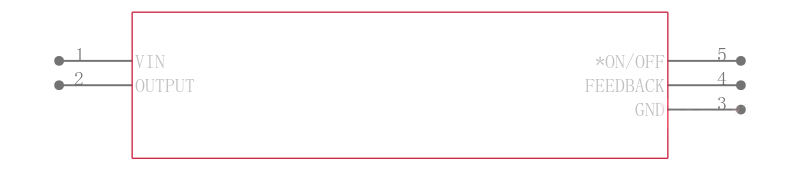

TL2575-ADJIKV引脚图

TL2575-ADJIKV引脚图

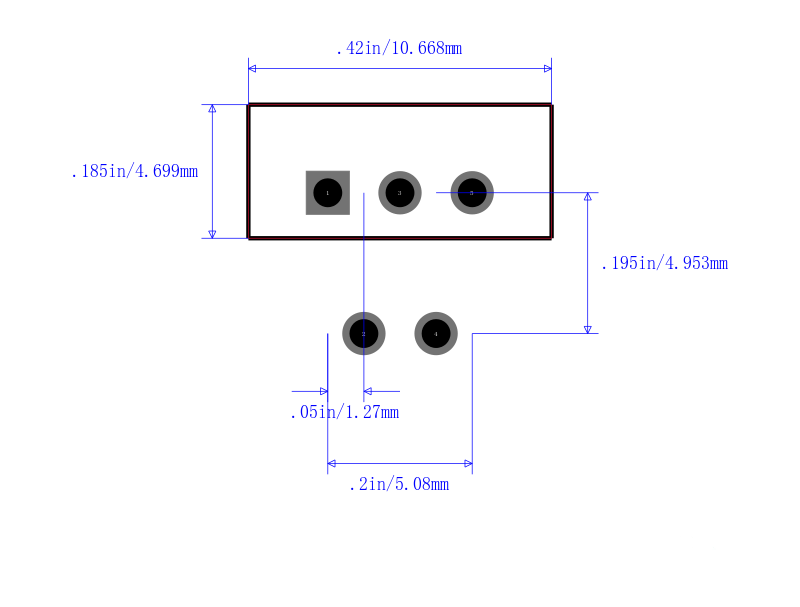

TL2575-ADJIKV封装图

TL2575-ADJIKV封装图

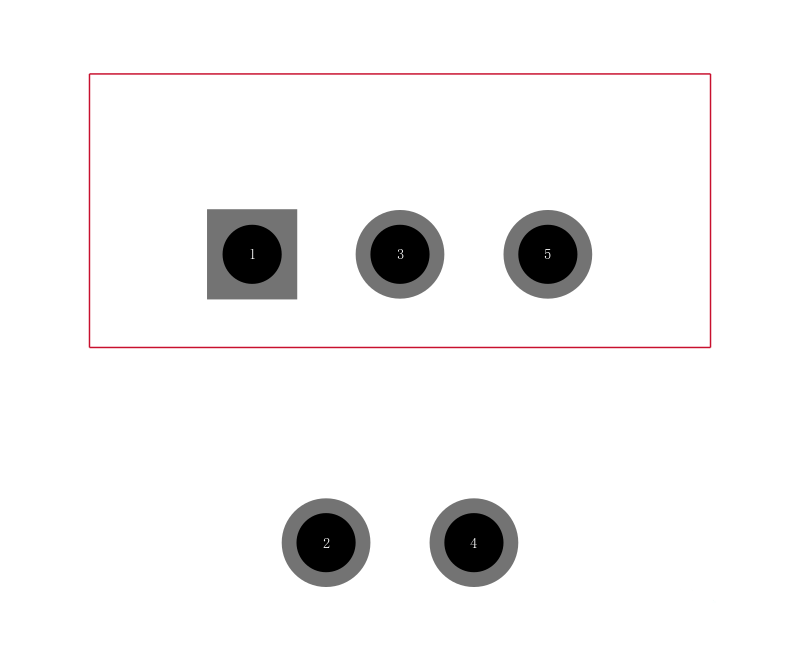

TL2575-ADJIKV封装焊盘图

TL2575-ADJIKV封装焊盘图

在线购买TL2575-ADJIKV
型号 制造商 描述 购买
TL2575-ADJIKV TI 德州仪器 Step-Down DC/DC Converters Integrated Switch over 35V Input Max., Texas Instruments ### 直流/直流开关调节器转换器(集成开关),Texas Instruments Texas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。 搜索库存
替代型号TL2575-ADJIKV
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TL2575-ADJIKV

品牌: TI 德州仪器

封装: PDIP 37V 5Pin

当前型号

Step-Down DC/DC Converters Integrated Switch over 35V Input Max., Texas Instruments### 直流/直流开关调节器转换器(集成开关),Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。

当前型号

型号: TL2575HV-ADJIKV

品牌: 德州仪器

封装: 5PFM 57V 5Pin

类似代替

TEXAS INSTRUMENTS  TL2575HV-ADJIKV  直流-直流开关降压逐步递减稳压器, 可调, 4.75V-60V输入, 1.23V-57V输出, 1A输出, TO-220-5

TL2575-ADJIKV和TL2575HV-ADJIKV的区别

型号: TL2575HV-05IKV

品牌: 德州仪器

封装: TO-220 5V 1A 5Pin

类似代替

1 -A简单的降压开关稳压器 1-A SIMPLE STEP-DOWN SWITCHING VOLTAGE REGULATORS

TL2575-ADJIKV和TL2575HV-05IKV的区别

型号: TL2575HV-33IKV

品牌: 德州仪器

封装: 5PFM 3.3V 5Pin

类似代替

1 -A简单的降压开关稳压器 1-A SIMPLE STEP-DOWN SWITCHING VOLTAGE REGULATORS

TL2575-ADJIKV和TL2575HV-33IKV的区别
