SN74F157ANE4
TI(德州仪器)
电子元器件分类
SN74F157ANE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
电压波节 5.00 V
带宽 70.0 MHz
输出电流驱动 -50.0 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Through Hole
引脚数 16
封装 DIP-16
外形尺寸
封装 DIP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74F157ANE4引脚图与封装图

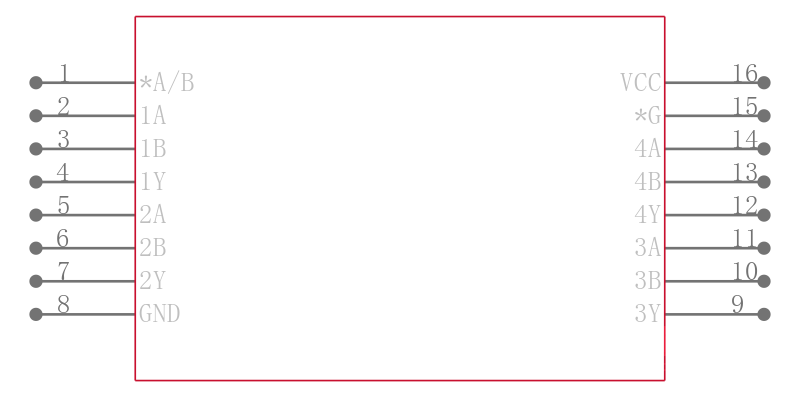

SN74F157ANE4引脚图
SN74F157ANE4封装图
SN74F157ANE4封装焊盘图
在线购买SN74F157ANE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F157ANE4 | TI 德州仪器 | 四路 2 线路至 1 线路数据选择器/多路复用器 16-PDIP 0 to 70 | 搜索库存 |
替代型号SN74F157ANE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F157ANE4 品牌： TI 德州仪器 封装： 16-DIP 4.5V to 5.5V 16Pin | 当前型号 | 四路 2 线路至 1 线路数据选择器/多路复用器 16-PDIP 0 to 70 | 当前型号 |
| 型号： SN74F157AN 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 16Pin | 完全替代 | TEXAS INSTRUMENTS SN74F157AN 逻辑芯片, 数据选择器/复用器, 四路, 2-1线, 16DIP | SN74F157ANE4和SN74F157AN的区别 |
| 型号： SN74F157AN3 品牌： 德州仪器 封装： PDIP 4.5V to 5.5V 16Pin | 完全替代 | Quadruple 2-Line To 1-Line Data Selectors/Multiplexers 16-PDIP 0 to 70 | SN74F157ANE4和SN74F157AN3的区别 |
| 型号： N74F157AN,602 品牌： 恩智浦 封装： 16-DIP | 类似代替 | Multiplexer 1Element Bipolar 8IN 16Pin PDIP Tube | SN74F157ANE4和N74F157AN,602的区别 |
