PT78NR106ST
TI(德州仪器)
主动器件
PT78NR106ST中文资料参数规格
技术参数
输出接口数 1
输出电压 -6.00 V
拓扑结构 Buck
输入电压Max 21 V
输入电压Min 7 V
输出电流Max 800 mA
封装参数
安装方式 Surface Mount
封装 SMD-3
外形尺寸
长度 23.9 mm
宽度 22.9 mm
高度 8.63 mm
封装 SMD-3
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
制造应用 ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PT78NR106ST引脚图与封装图

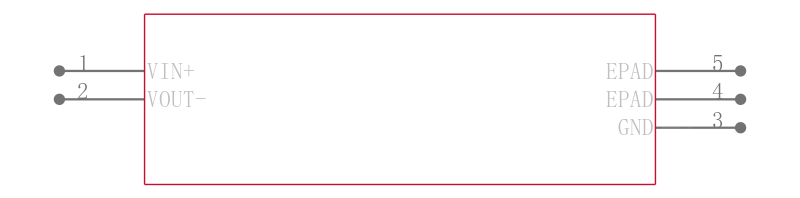

PT78NR106ST引脚图

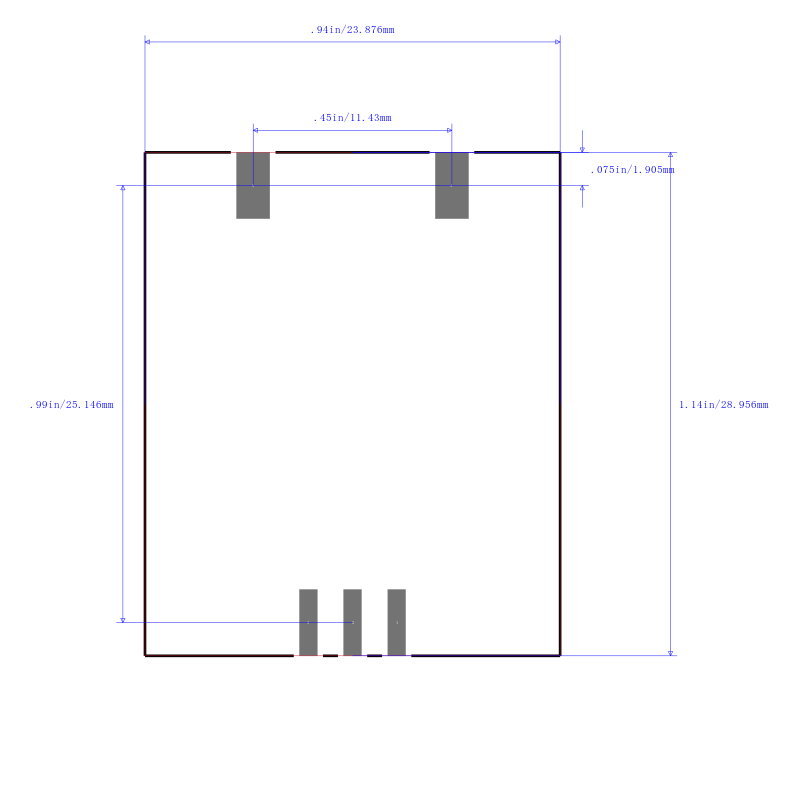

PT78NR106ST封装图

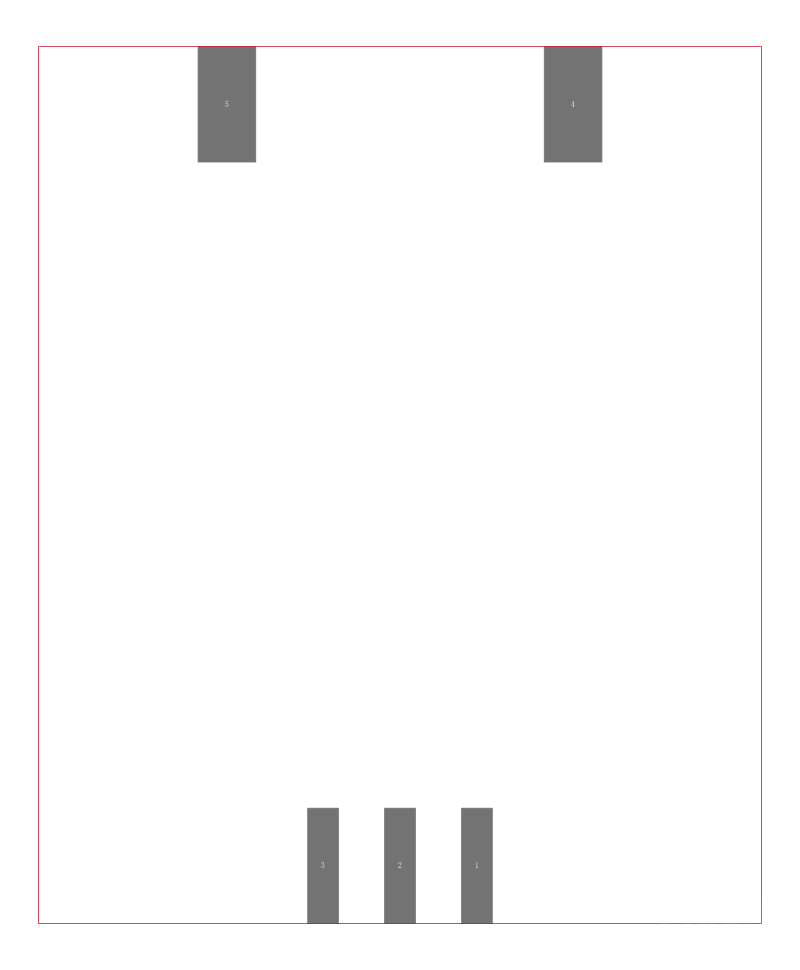

PT78NR106ST封装焊盘图
在线购买PT78NR106ST
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PT78NR106ST | TI 德州仪器 | 1安培正至负电压集成开关稳压器 1 Amp Plus to Minus Voltage Integrated Switching Regulator | 搜索库存 |
替代型号PT78NR106ST
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT78NR106ST 品牌： TI 德州仪器 封装： MODULE 6V | 当前型号 | 1安培正至负电压集成开关稳压器 1 Amp Plus to Minus Voltage Integrated Switching Regulator | 当前型号 |
| 型号： PT78NR106S 品牌： 德州仪器 封装： SIP-3 -6V 7V to 21V 3Pin | 功能相似 | 1安培正至负电压集成开关稳压器 1 Amp Plus to Minus Voltage Integrated Switching Regulator | PT78NR106ST和PT78NR106S的区别 |
