MC74LCX08DTR2中文资料参数规格
技术参数
电源电压DC 3.30 V
电路数 4
逻辑门个数 4
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5.1 mm
宽度 4.5 mm
高度 1.05 mm
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
MC74LCX08DTR2引脚图与封装图

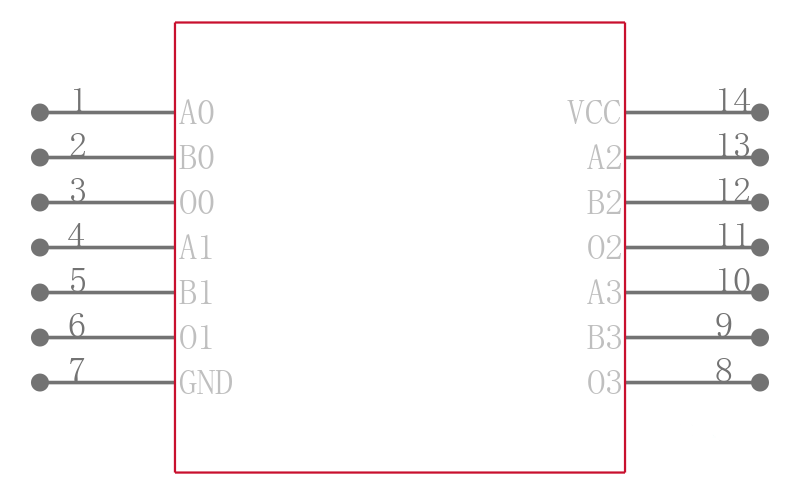

MC74LCX08DTR2引脚图
MC74LCX08DTR2封装图
MC74LCX08DTR2封装焊盘图
