LM2577T-ADJ/LB02
TI(德州仪器)
主动器件
LM2577T-ADJ/LB02中文资料参数规格
技术参数
输出接口数 1
输出电压 11.6V ~ 12.4V
开关频率 52 kHz
输入电压Max 40 V
输入电压Min 3.5 V
输出电压Max 15 V
输出电压Min 1.23 V
输出电流Max 3 A
工作温度Max 125 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
封装 TO-220-5
外形尺寸
封装 TO-220-5
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
LM2577T-ADJ/LB02引脚图与封装图

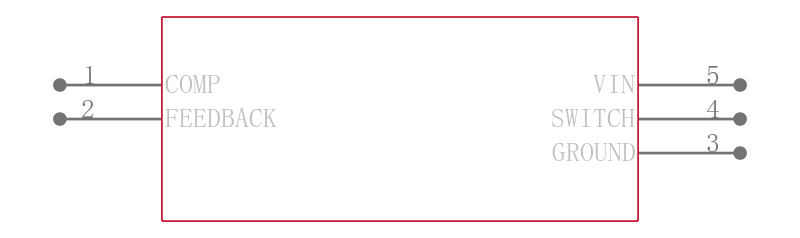

LM2577T-ADJ/LB02引脚图

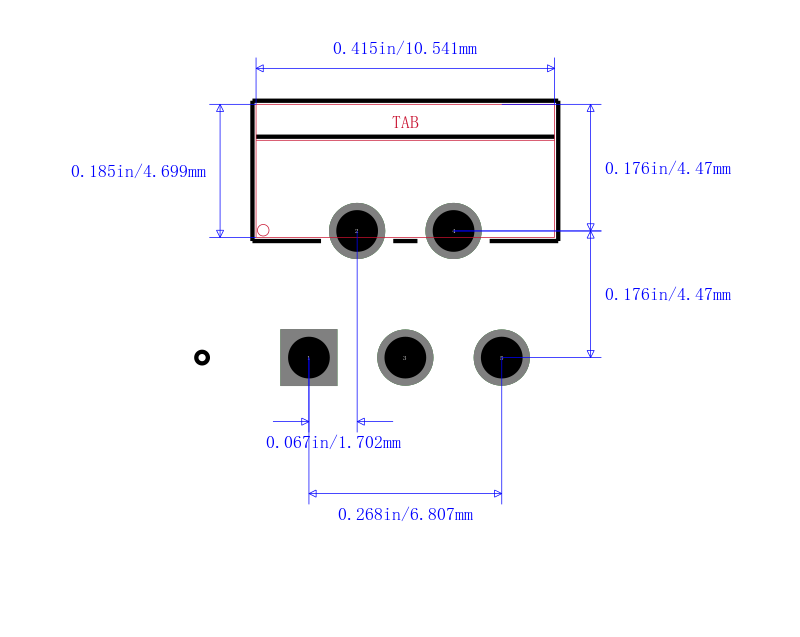

LM2577T-ADJ/LB02封装图

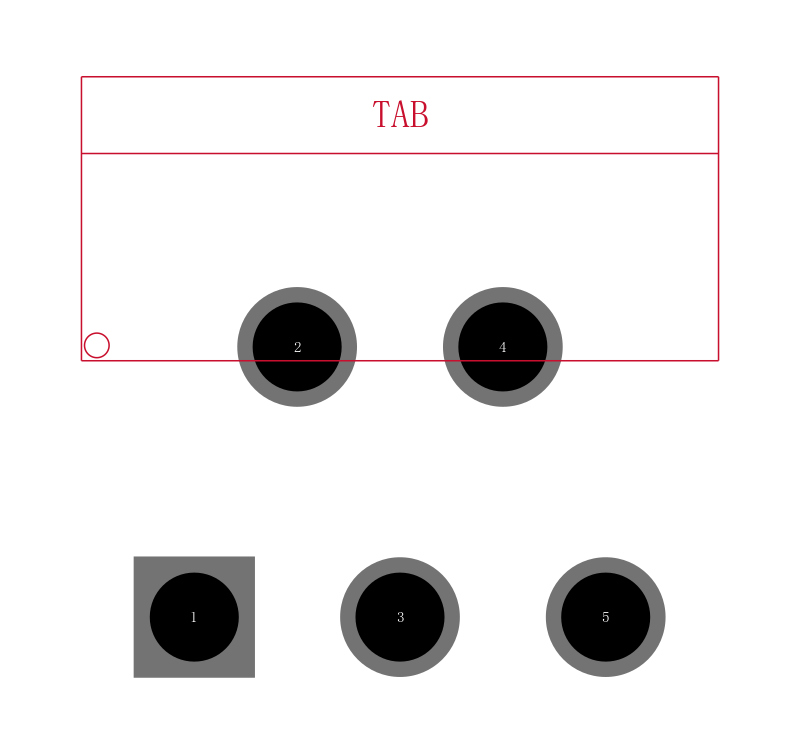

LM2577T-ADJ/LB02封装焊盘图
在线购买LM2577T-ADJ/LB02
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM2577T-ADJ/LB02 | TI 德州仪器 | SIMPLE SWITCHER®升压型稳压器 SIMPLE SWITCHER® Step-Up Voltage Regulator | 搜索库存 |
替代型号LM2577T-ADJ/LB02
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM2577T-ADJ/LB02 品牌： TI 德州仪器 封装： TO-220-5 | 当前型号 | SIMPLE SWITCHER®升压型稳压器 SIMPLE SWITCHER® Step-Up Voltage Regulator | 当前型号 |
| 型号： LM2577T-ADJ/NOPB 品牌： 德州仪器 封装： TO-220 15V 5Pin | 完全替代 | TEXAS INSTRUMENTS LM2577T-ADJ/NOPB 直流-直流开关升压, 反激稳压器, 可调, 3.5V-40V输入, 1.23V-15V输出, 3A输出, TO-220-5 | LM2577T-ADJ/LB02和LM2577T-ADJ/NOPB的区别 |
| 型号： LM2577T-ADJ 品牌： 德州仪器 封装： TO-220 60V 5Pin | 完全替代 | TEXAS INSTRUMENTS LM2577T-ADJ 直流-直流开关升压反激稳压器, 可调, 3.5V-40V输入, 1.23V-15V输出, 3A输出, TO-220-5 | LM2577T-ADJ/LB02和LM2577T-ADJ的区别 |
| 型号： LM2577T-ADJ/LF03 品牌： 德州仪器 封装： TO-220-5 | 完全替代 | SIMPLE SWITCHER®升压型稳压器 SIMPLE SWITCHER® Step-Up Voltage Regulator | LM2577T-ADJ/LB02和LM2577T-ADJ/LF03的区别 |
