LM5002SDX
TI(德州仪器)
主动器件
LM5002SDX中文资料参数规格
技术参数
输出接口数 1
输出电压 1.26V ~ 75V
静态电流 3.10 mA
调节输出数 1
开关频率 50kHz ~ 1.5MHz
输入电压Max 75 V
输入电压Min 3.1 V
输出电压Min 3.1 V
工作温度Max 125 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 8
封装 WDFN-8
外形尺寸
封装 WDFN-8
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
LM5002SDX引脚图与封装图

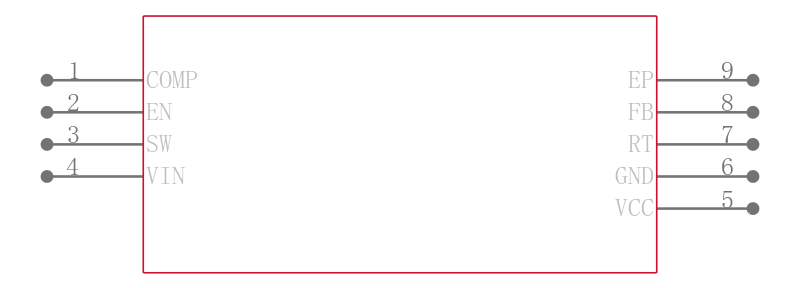

LM5002SDX引脚图

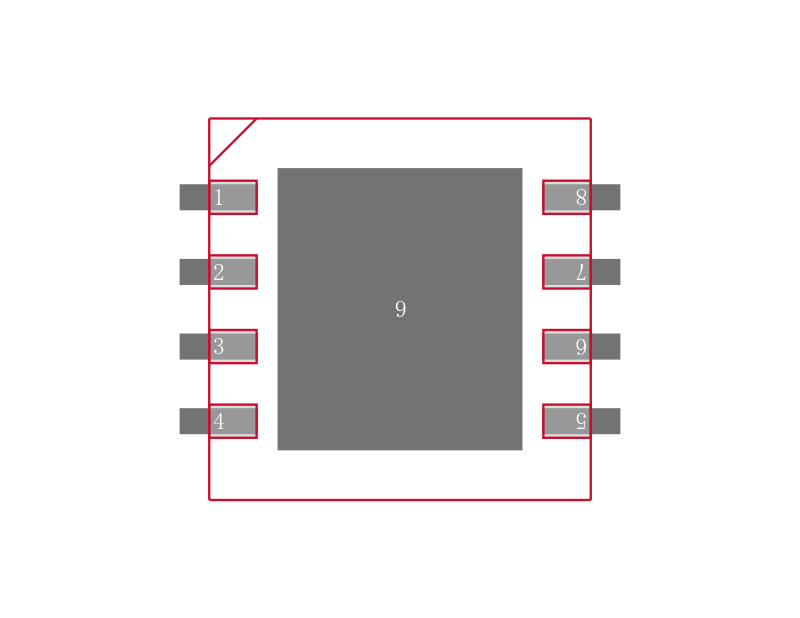

LM5002SDX封装图

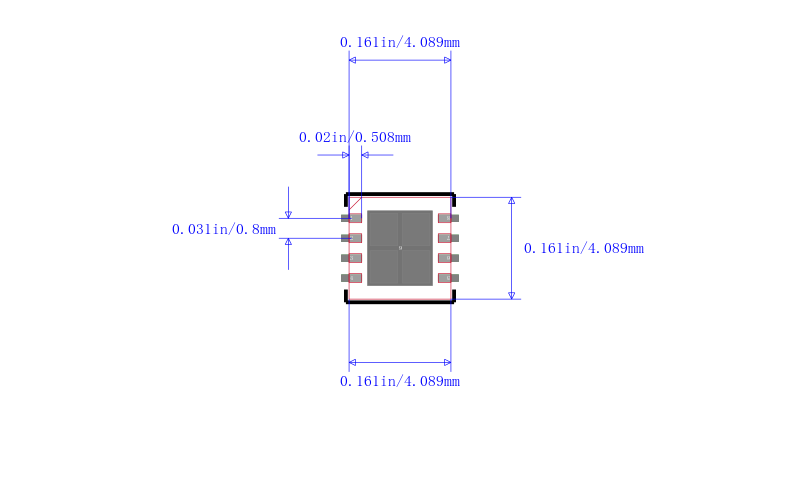

LM5002SDX封装焊盘图
在线购买LM5002SDX
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM5002SDX | TI 德州仪器 | Conv DC-DC Single Step Up 3.1V to 75V 8Pin WSON EP T/R | 搜索库存 |
替代型号LM5002SDX
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM5002SDX 品牌： TI 德州仪器 封装： 8-WDFN 8Pin | 当前型号 | Conv DC-DC Single Step Up 3.1V to 75V 8Pin WSON EP T/R | 当前型号 |
| 型号： LM5002SDX/NOPB 品牌： 德州仪器 封装： WSON | 完全替代 | 3.1V 至 75V 宽输入电压、0.5A 电流模式升压、反激式、Sepic 转换器 8-WSON -40 to 125 | LM5002SDX和LM5002SDX/NOPB的区别 |
| 型号： LM5002SD/NOPB 品牌： 德州仪器 封装： WSON 1.26V 8Pin | 类似代替 | TEXAS INSTRUMENTS LM5002SD/NOPB 直流-直流开关升压, 反激, 稳压器, 可调, 3.1V-75V输入, 1.26V-75V输出, 0.5A输出, WSON-8 | LM5002SDX和LM5002SD/NOPB的区别 |
