LF156H

LF156H

TI(德州仪器) 主动器件

JFET输入运算放大器 JFET Input Operational Amplifiers

J-FET 放大器 电路 - TO-99-8


立创商城:
LF156H


德州仪器TI:
Single, 40-V, 5-MHz, -55 to 125°C, FET-input operational amplifier


得捷:
IC OPAMP JFET 1 CIRCUIT TO99-8


艾睿:
Op Amp Single Monolithic Amplifier ±20V 8-Pin TO-99 Box


Jameco:
OP Amp Single General Purpose ±22 Volt 8-Pin TO-99 Box


安富利:
OP Amp Single GP ±22V 8-Pin TO-99 Box


Chip1Stop:
OP Amp Single GP ±22V 8-Pin TO-99 Box


Verical:
Op Amp Single Monolithic Amplifier ±20V 8-Pin TO-99 Box


LF156H中文资料参数规格
技术参数

输出电流 25.0 mA

供电电流 5 mA

电路数 1

通道数 1

耗散功率 1.2 W

共模抑制比 85 dB

输入补偿漂移 5.00 µV/K

转换速率 12.0 V/μs

增益频宽积 5 MHz

输入补偿电压 3 mV

输入偏置电流 30 pA

工作温度Max 125 ℃

工作温度Min -55 ℃

增益带宽 5 MHz

耗散功率Max 1200 mW

共模抑制比Min 85 dB

电源电压Max 44 V

电源电压Min 10 V

封装参数

安装方式 Through Hole

引脚数 8

封装 TO-99-8

外形尺寸

宽度 9.14 mm

封装 TO-99-8

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Box

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

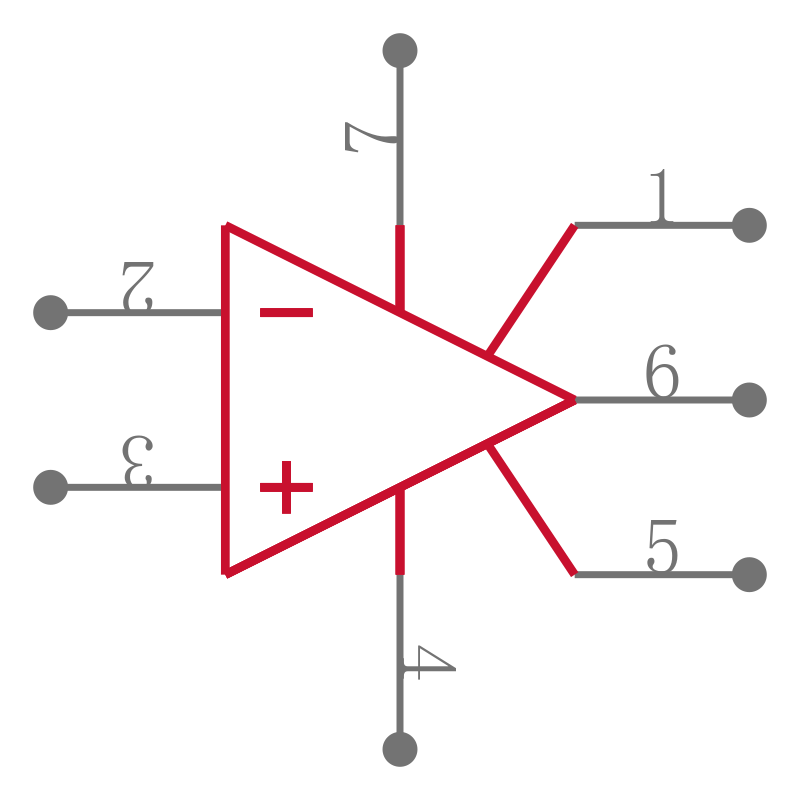

LF156H引脚图与封装图
LF156H引脚图

LF156H引脚图

在线购买LF156H
型号 制造商 描述 购买
LF156H TI 德州仪器 JFET输入运算放大器 JFET Input Operational Amplifiers 搜索库存
替代型号LF156H
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LF156H

品牌: TI 德州仪器

封装: TO-99 5MHz 1Channel 8Pin

当前型号

JFET输入运算放大器 JFET Input Operational Amplifiers

当前型号

型号: LM348N

品牌: 德州仪器

封装: DIP 1MHz 4Channel 14Pin

功能相似

TEXAS INSTRUMENTS  LM348N  运算放大器, 四路, 1 MHz, 4个放大器, 0.5 V/µs, ± 4V 至 ± 18V, DIP, 14 引脚

LF156H和LM348N的区别

型号: TL071ACP

品牌: 德州仪器

封装: SOIC 3MHz 1Channel 8Pin

功能相似

TEXAS INSTRUMENTS  TL071ACP  运算放大器, 单路, 3 MHz, 1个放大器, 13 V/µs, 7V 至 36V, DIP, 8 引脚

LF156H和TL071ACP的区别
