UCC28083PWRG4
TI(德州仪器)
主动器件
UCC28083PWRG4中文资料参数规格
技术参数
输出接口数 2
输出电流 1000 mA
调节输出数 2
上升时间 25 ns
开关频率 50kHz ~ 1MHz
拓扑结构 Half-Bridge, Push-Pull
占空比 49 %
最大占空比 50 %
下降时间 25 ns
工作温度Max 85 ℃
工作温度Min 40 ℃
封装参数
安装方式 Surface Mount
封装 TSSOP-8
外形尺寸
封装 TSSOP-8
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UCC28083PWRG4引脚图与封装图

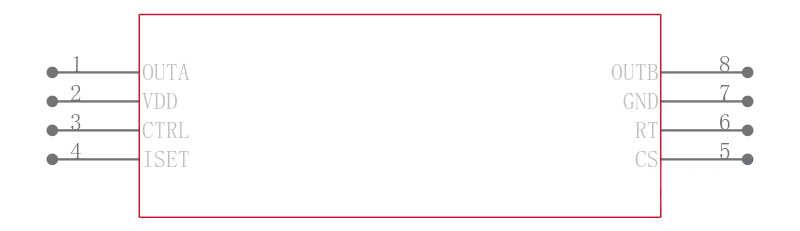

UCC28083PWRG4引脚图

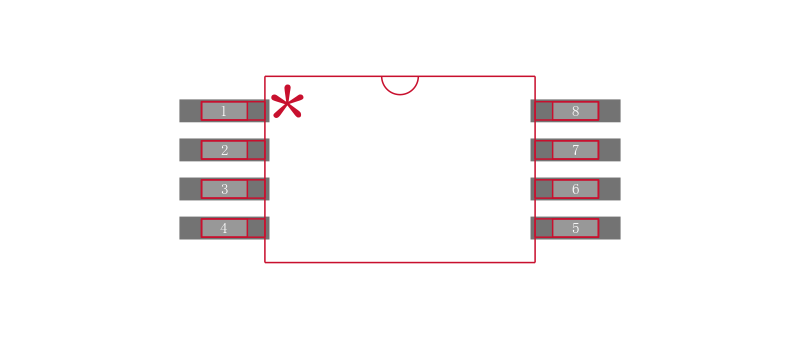

UCC28083PWRG4封装图

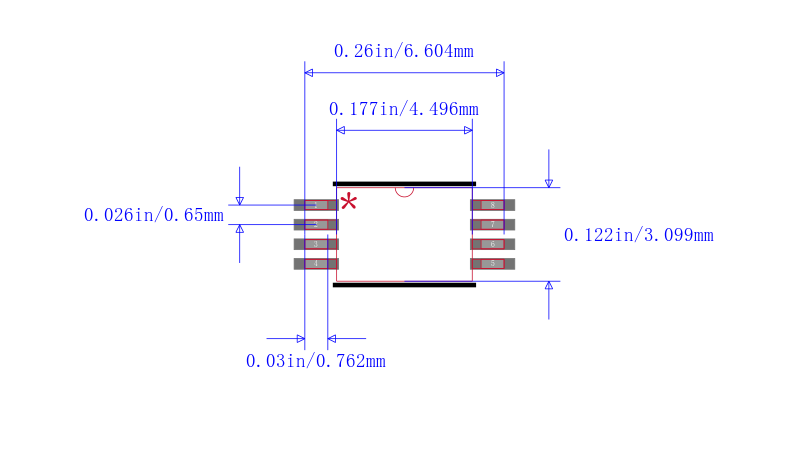

UCC28083PWRG4封装焊盘图
在线购买UCC28083PWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC28083PWRG4 | TI 德州仪器 | Current Mode PWM Controller 1A 50kHz to 1000kHz 8Pin TSSOP T/R | 搜索库存 |
替代型号UCC28083PWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC28083PWRG4 品牌： TI 德州仪器 封装： 8-TSSOP | 当前型号 | Current Mode PWM Controller 1A 50kHz to 1000kHz 8Pin TSSOP T/R | 当前型号 |
| 型号： UCC28083PWR 品牌： 德州仪器 封装： 8-TSSOP | 完全替代 | Current Mode PWM Controller 1A 50kHz to 1000kHz 8Pin TSSOP T/R | UCC28083PWRG4和UCC28083PWR的区别 |
| 型号： UCC28083PW 品牌： 德州仪器 封装： TSSOP-8 500mV 8Pin | 类似代替 | PWM控制器 | UCC28083PWRG4和UCC28083PW的区别 |
| 型号： UCC28083PWG4 品牌： 德州仪器 封装： SOIC 500mV 1A 8Pin | 类似代替 | 8引脚的电流模式推挽PWM具有可编程斜率补偿CONTROLLERS 8-PIN CURRENT MODE PUSH-PULL PWM CONTROLLERS WITH PROGRAMMABLE SLOPE COMPENSATION | UCC28083PWRG4和UCC28083PWG4的区别 |
